Серия розеток и выключателей DKC Avanti в виде разных компонентов

Сегодня я расскажу вам про серию розеток и выключателей (ЭУИ) DKC Avanti, которую я активно использовал на проекте ремонта квартиры своих родственников (которым собирал щит на базе ПР200 с кучей автоматики).

Хоть серия и вышла уже как года два, я, как обычно, наработал опыт и практику применения, и только сейчас рассказываю про неё. Пост будет приурочен к выставке «Электро-2025», где как раз будет стенд ДКС с этой и другими сериями ЭУИ.

Я расскажу про неё не с точки зрения дизайна, а с точки зрения щитов с автоматикой: удобно ли монтировать, как сделать кнопки (напоминаю основной пост про кнопки), как сделать подсветки, какие у меня были с ней проблемы и насколько она удобна для меня.

Сейчас уже могу сказать, что эта серия годна для замены UNICA и UNICA NEW, которые я вовсю использовал раньше в своих проектах. Подсветки здесь можно делать ещё легче, и разных цветов, что неизменный плюс. А для дизайнерской отделки тут есть рамки из металла, стекла, камня.

В посте будет много видео, где я покажу то, как работают сценарии мастер-кнопок, кнопок света, фильтра воды и сделаю обзор Avanti на объекте.

1. Общие концепты и описание серии. Видео.

Этот раздел для меня самый сложный, так как я первый раз увидел эту серию на стенде ЭТМ, а потом полистал каталог, добавив в базу интересующие меня позиции.

Серия розеток и выключателей DKC Avanti на стенде ЭТМ (первое знакомство)

Я не претендую на то, что опишу все возможности Avanti. Опишу здесь то, что запомнил и то, что мне показалось важным:

• Изначально это Итальянская серия «SISTEMA44», которая портирована в Россию. Изначально все механизмы везлись в Россию из Италии, и мы могли видеть сроки поставки в 150-170 дней.
  Сейчас производство Avanti локализовано на заводе ДКС в Твери (я не до конца уверен, локализованы ли диммеры и сложные компоненты), и поэтому сроки поставки и стоимость этой серии ниже;
• Avanti — модульная серия, как и UNICA. Модулем здесь называется половинка обычного подрозетника. Модули можно компоновать между собой как нравится, вставляя их в суппорты. Можно покупать отдельно модули и отдельно суппорты, собирая свои наборы (к примеру, выключатель и розетка HDMI для проектора), или же покупать готовые модули с суппортами (например, розетки или выключатели).
  Также модули можно вставлять в офисные короба, но я не изучал этот вопрос;
• На Март 2025 года у ДКС нет штатной коробки для накладной установки Avanti на стены. Вопрос прорабатывается и актуален для меня в будущем;
• У Avanti есть широкий набор цветов модулей (белый, бежевый, чёрный, стальной и другие) и рамок.
  Рамки могут быть из пластика (дешёвые, как у UNICA) или из металла, стекла, искусственного камня.
  Пластиковые рамки есть на 5 постов (10 модулей), рамки из других материалов (дорогие) есть максимум на 3 (6 модулей) и иногда 4 (8 модулей) постов;
• Пластиковые рамки шире, чем дорогие рамки из других материалов и могут закрывать больше пространства стены вокруг (например, если оно слегка повреждено);
• Рамки монтируются на защёлках ПОСЛЕ установки механизмов в подрозетники. Рамки можно снимать в любой момент, не снимая клавиши или внутренние накладки розеток, как это делается в дешёвых сериях ЭУИ.
  Пластиковые рамки могут слегка изгибаться, повторяя неровности стен;
• Нет разделения на вертикальные и горизонтальные рамки. Все рамки универсальны;
• Суппорты (в которые вставляются модули) соединяются друг с другом при помощи паза «ласточкин хвост», чтобы из них получилась единая конструкцию, которую удобно выравнивать уровнем. Этот принцип аналогичен UNICA, но у Avanti соединение более плотное и менее шаткое. Это повышает требования к тому, чтобы подрозетники устанавливались ОЧЕНЬ ровно;
• Серия требовательна к подрозетникам для полых стен (ГКЛ): нужно иметь свободное пространство в местах крепления суппортов, иначе они не встанут в подрозетник;
• Есть модули кнопок сразу с завода. Можно легко сделать кнопки, установив пружинки в выключатели;
• Штатные подсветки имеют отдельные выводы проводов (поэтому их можно подключать к автоматике сразу, если надо) и вставляются в отверстие в корпусе выключателя. Подсветки есть Белого и Синего цветов на 230V AC.
  Можно легко сделать подсветки из светодиодов диаметром 5 мм на нужное напряжение, добавив резистор. Я так и делаю для своих проектов;
• Все зажимы — винтовые по умолчанию и закручиваются битой PH2 (самая распространённая). Зажимы розеток принимают наконечники НШВИ на 2,5 квадрата, если нужно вести монтаж гибким проводом;
• Есть модули проходных и, главное, перекрёстных выключателей шириной в 1 модуль (половинка подрозетника);
• Есть модули диммеров без нуля N для питания, и продвинутых электронных диммеров для всех типов ламп с выносной кнопкой параллельного управления;
• Модули для розеток СКС поддерживают вставки формата KeyStone, поэтому на их базе можно скомпоновать модули разного формата — USB, HDMI и так далее;
• Есть заглушки шириной в 1 модуль (половина подрозетника) или 0,5 модуля (четвертинка подрозетника). С их помощью можно монтировать совсем нестандартное оборудование или закрывать резервное место в суппортах;
• Есть разная экзотика: Датчики движения, Звонки, Регуляторы скорости вентиляторов, Термостаты, Выводы кабелей, Розетки с крышками, USB-зарядки, Кнопки рольставен. Некоторые поставляются только в виде модулей, без суппортов.

Минусы, которые я обнаружил на Март 2025 года:

• Нет нормальных коробок для накладного монтажа, как у UNICA;
• Пластиковые рамки имеют острые углы, о которые можно уколоться;
• Пластиковые рамки кажутся гигантскими по сравнению с рамками других производителей;
• Пазы «ласточкин хвост» сделаны в пластике, а не металле, и их чуть сложнее соединять: надо плотнее сжимать суппорты;
• Блоки подрозетников на 5 постов (10 модулей) нужно очень аккуратно устанавливать: на такой длине суппорты могут разъезжаться, и клавиши выключателей или кнопок могут цепляться за рамки;
• Если использовать дешёвые подрозетники для ГКЛ, края суппорота могут цепляться за винты, которыми подрозетники крепятся в стены;
• Штатные подсветки плоховато просвечивают через отливки в клавишах и не слишком яркие (плоховато видны днём). Мои самодельные «разогнаны» и светят ярче, и видны днём.

В остальном серия мне хорошо зашла, и позволит заменить UNICA в моих проектах! Ура!

Вот видео из квартиры моих родственников:

(https://youtu.be/LjE056YJsew)

(https://rutube.ru/video/554af31c08edcea9bdb9eb2327e78a72/)

А вот видео, где я более подробно разбираю некоторые детали серии:

(https://youtu.be/JLrMGKzp7R0)

(https://rutube.ru/video/7f4e0ae7bd5a7d8261210f15bc7dca9c/)

2. Внешний вид. Рамки.

Первым делом начнём с внешнего вида и рамок.

Самые стандартные рамки — пластиковые. Вот как они выглядят на примере розеток фартука на кухне:

Примеры монтажа DKC Avanti: Розетки на фартуке кухни

На этой фотке рамка кажется гигантской, а розетки в ней теряются. Это один из минусов серии, но я к нему вполне привык.

Одновременно этот минус может стать плюсом. В самом конце поста я покажу, как менял блок «Выключатель + Розетка» от застройщика на Avanti и то, как широкая рамка от Avanti закрыла мне испорченные обои вокруг нового блока.

Вот этот блок в переделанном виде:

За счёт большой ширины рамок DKC Avanti можно закрыть ободранные обои на стене

Вот ещё один блок из кухни с рамкой на 5 постов (10 модулей):

Примеры монтажа DKC Avanti: Блок из розеток и кнопок с подсветкой на фартуке кухни

Здесь у меня установлено три розетки на 230V для фартука и две двойные кнопки для освещения кухни.

А вот фотография от моего ex-напарничка, где смонтировано два блока чёрных рамок (они мне нравятся):

Примеры монтажа DKC Avanti: Блок из розеток 230V и СКС в чёрном цвете (монтировал не я)

Позже я расскажу про модульность серии Avanti, и скажу что можно было бы собрать в одном подрозетнике общую розетку для TV и Ethernet сразу, а не ставить две отдельных.

Различные рамки для DKC Avanti: Простые и более дорогие из разных материалов

Рамки крепятся как же, как и рамки UNICA — на специальных штифтах, которые входят в пазы суппортов:

Штифты крепления рамок DKC Avanti (как на UNICA, это хорошо)

Этот способ крепления — лучший и современный! Ранее у серий типа LeGrand Valena рамки крепились по другому: нужно было прижимать их декоративными вставками розеток или клавишами выключателей. Сейчас это — архаизм.

Современный способ крепления рамок позволяет грамотно на них экономить и распоряжаться деньгами, если бюджет ремонта ограничен: рамки можно купить позже, а все механизмы установить сразу. Механизмы у Avanti полностью закрыты снаружи, и поэтому доступа к открытым контактам даже без рамок не будет.

Пластиковые рамки имеют неприятную особенность: острые углы.

Острые углы обычных рамок DKC Avanti

Эти острия ощутимо впиваются в руку, если проводить по стене. Ещё на пластиковых рамках есть скошенный угол, куда будет набиваться пыль.

А вот так выглядят рамки дорогого сегмента.

Эти — из металла:

Различные рамки для DKC Avanti: Из металла

Это — стеклянная (есть разные оттенки):

Различные рамки для DKC Avanti: Из стекла

Эта — из искусственного камня:

Различные рамки для DKC Avanti: Из искусственного камня

Такие рамки поставляются в картонных упаковках:

Различные рамки для DKC Avanti: Упаковка рамок дорогих серий

Эти рамки имеют чуть меньший размер и закруглённые углы. И пыль не будет собираться, и колоться ничего не будет:

Различные рамки для DKC Avanti: Рамки дорогих серий чуть меньше обычных

Вот здесь хорошо видно то, что скошенного угла нет:

Различные рамки для DKC Avanti: Рамки дорогих серий не имеют скошенного угла для сбора пыли

На рамках дорогих серий есть паз для того, чтобы рамку можно было поддеть отвёрткой и снять со стены, не повредив.

Различные рамки для DKC Avanti: Рамки дорогих серий имеют паз для поддевания отвёрткой

Ради интереса я поменял рамки на кнопках света прихожей и Мастер-Кнопке:

Различные рамки для DKC Avanti: Рамки дорогих серий установлены для примера

Стеклянная рамка тут хорошо смотрится. Правда, подсветка её чуть-чуть засвечивает.

Ещё для рамок продаются отдельные декоративные вставки (прямоугольники внутри рамок), которыми можно подчеркнуть внешний вид серии. Такое тоже было у UNICA, и здорово, что есть в Avanti!

3. Модули Диммеров и Термостатов.

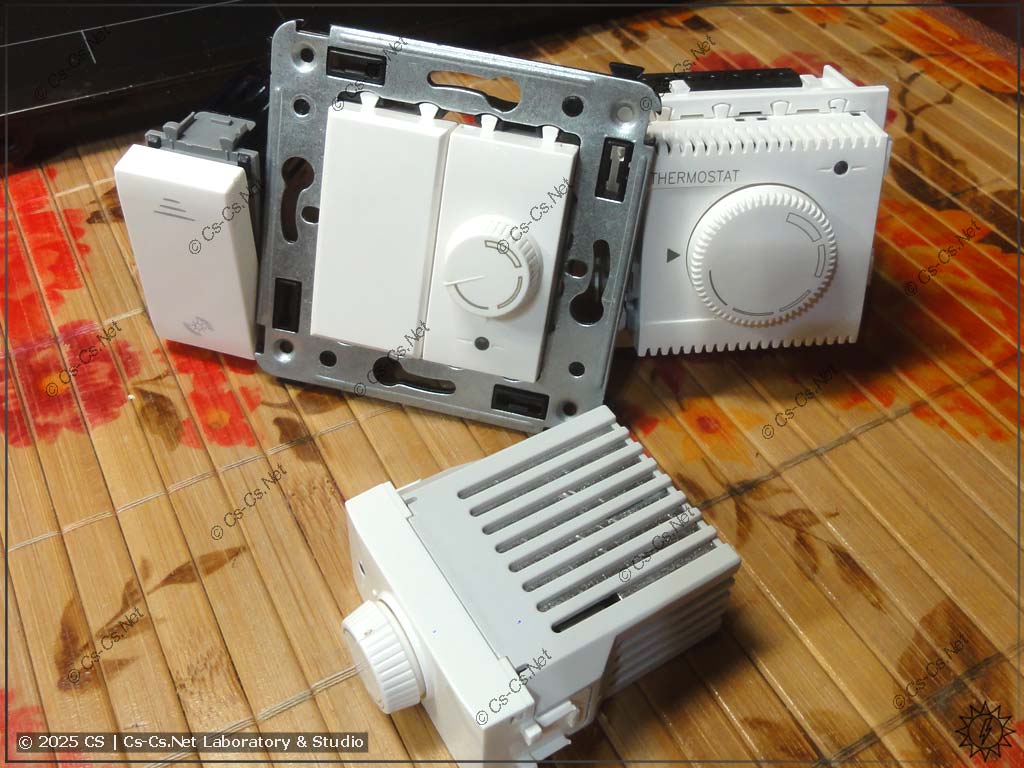

Компоненты DKC Avanti: Диммеры и термостат

Мне перепала часть образцов диммеров и термостата. Расскажу про них немного.

Простой диммер сделан в виде крутилки. Он включается в разрыв фазы и управляет лампами накаливания:

Простой диммер DKC Avanti: Клеммы подключения (без нуля N)

Тут, кстати, заботливо указан номинал предохранителя на 4А.

Электронный нажимной диммер имеет больше функций:

Электронный диммер DKC Avanti: Клеммы подключения и режимы работы

Он поддерживает разные типы ламп, диммирование по Фронту и Спаду, а также внешнюю кнопку (контакт P) для удалённого управления. Это прям отлично!

Термостат тут простенький: это обычная крутилка, которые я не жалую, так как ими неудобно работать — чтобы выключить нагрев, нужно выкручивать её в ноль, а чтобы включить — выкручивать на нужную температуру. Я бы предпочёл другой вариант: температура выставляется на нужную, а какая-нибудь кнопка включает или выключает нагрев.

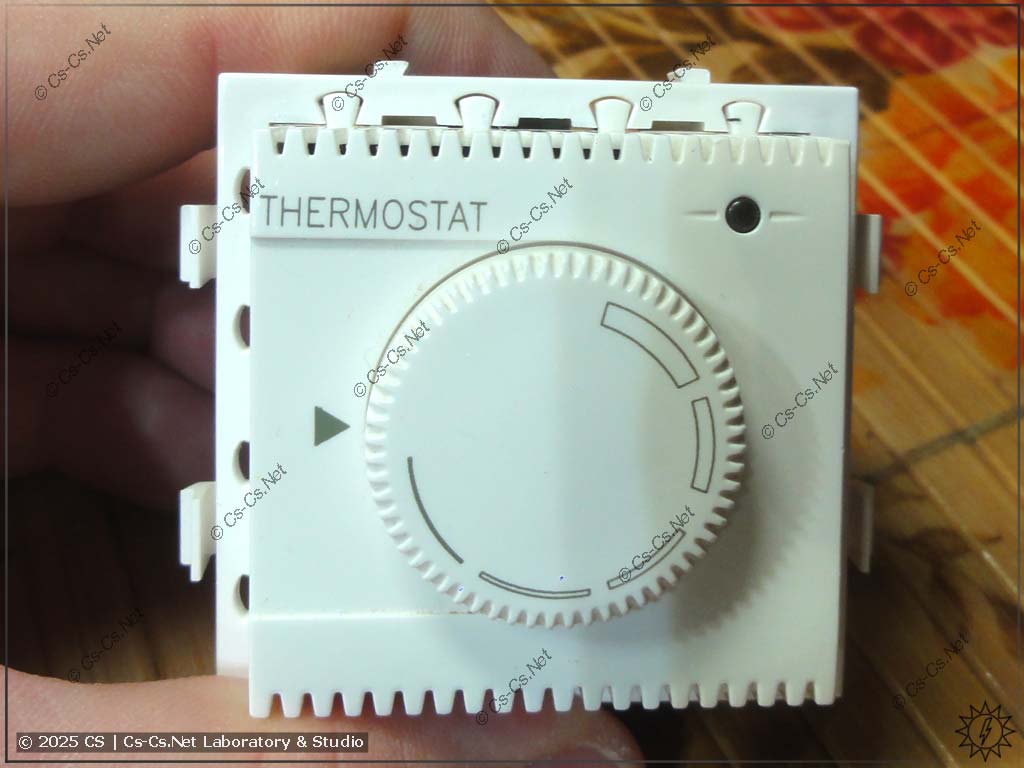

Термостат DKC Avanti: Вид спереди (образец)

Ещё жаль, что светодиод на термостате только один — индикатор нагрева. Индикатора питания, как на UNICA, нет (там было красивее: зелёный питание, красный — нагрев).

Подключения термостата тоже жиденькие. Ток нагрева до 10А (ну, это практически стандарт), и нет отдельного нуля для выхода. Ноль входа и выхода общий, что очень неудобно: ведь туда нужно будет подключить жёсткую жилу питающего кабеля и внезапно гибкую жилу от нагревательного мата, обжатую НШВИ. Как это сделать?!

Термостат DKC Avanti: Вид сзади (клеммы и схема)

4. Модули для СКС (LAN, Антенна). Вставки KeyStone.

Компоненты DKC Avanti: Розетки и разъёмы для СКС

Как я говорил в самом начале, все компоненты розеток для СКС у Avanti построены на базе вставок KeyStone.

Вставки KeyStone в модулях для розеток СКС DKC Avanti

Поэтому сюда можно добавить всё, что только придёт в голову — лишь бы размеры вставок совпали. Например, когда-то я писал про наборные патч-панели от Hyperline, где приводил варианты вставок:

Новые мультимедиа модули формата KeyStone от HyperLine

Посадочное место для вставок имеет стандартный формат (и продаётся в виде отдельного модуля, кстати). Отверстие для разъёма закрыто прозрачной шторкой с пружинкой.

Устройство держателя для вставок KeyStone DKC Avanti

Если никакая вставка не установлена, то эта шторка может выпасть! Будьте осторожны при монтаже!

Спереди есть открывающаяся крышечка, куда можно установить маркировку розетки.

Крышечка маркировки держателя для вставок KeyStone DKC Avanti

Изначально она пустая, и это плоховато: было бы хорошо сразу комплектовать её бумажкой.

5. Примеры компоновок модулей.

За счёт модульности серии можно компоновать её элементы так, как нам хочется. Вот в том блоке чёрных розеток надо было соединить вместе розетку для TV и Ethernet, и это сэкономило бы стоимость рамки и подрозетника.

Вот пример компоновки диммера-крутилки и выключателя света. Диммером-крутилкой можно выставить нужную яркость, а выключателем включать или выключать свет.

Примеры модульной компоновки Avanti: Выключатель и диммер для света

А вот примерчик для какого-нибудь офиса. HDMI-разъём и выключатель для проектора. Подцепил ноут, включил проектор по питанию. У — удобство!

Примеры модульной компоновки Avanti: Выключатель и разъём HDMI для проектора

6. Заглушки.

Заглушкам я посвящаю отдельный раздел, потому что они получились у Avanti очень удачными и уже меня спасли!

Приме использования заглушек DKC Avanti: Закрываем подрозетник ненужного выключателя от застройщика

Когда я переделывал электрику от застройщика в квартире родственников, то не хотел штробить стены и переклеивать обои от застройщика. Поэтому я перенёс 4 кнопки управления светом в накладной блок UNICA на стенку, и мне надо было закрыть подрозетник от выключателя света.

Заглушки встали отлично! Смотрятся они очень хорошо!

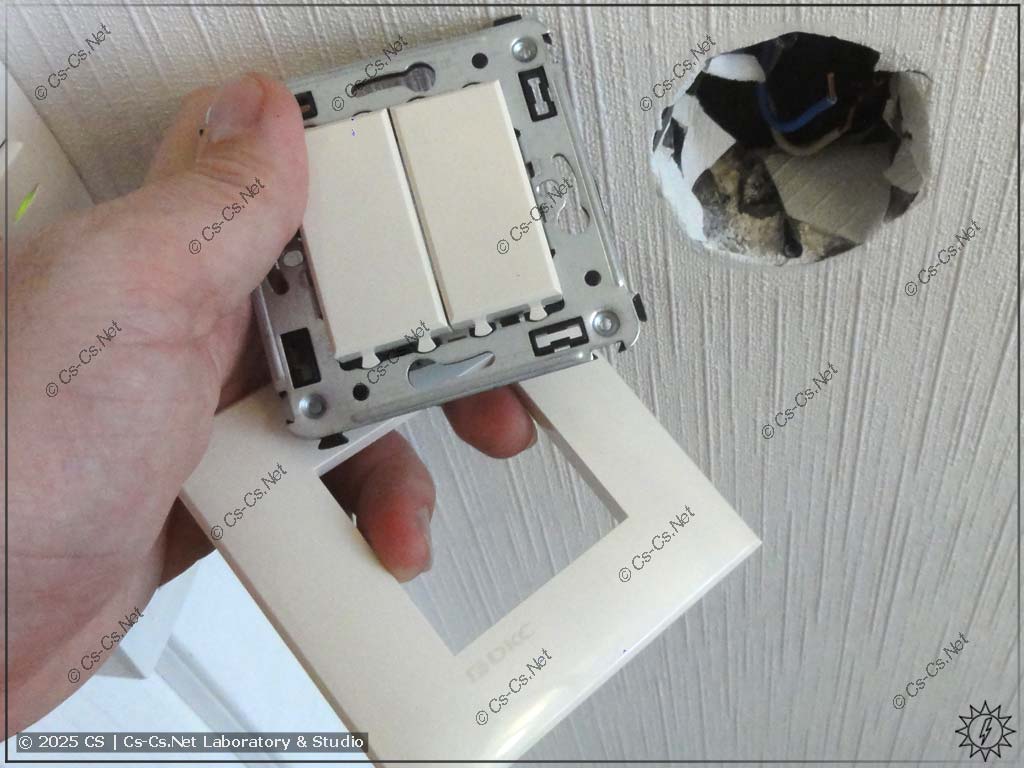

Приме использования заглушек DKC Avanti: Подрозетник от застройщика закрыт и красиво выглядит

Напоминаю, что такие заглушки можно просверлить и установить в них что-то нестандартное. Например, бесконтактный датчик, считыватель RFID (есть компактные) или какую-нибудь самодельную панельку индикации или кнопок.

7. Установка и демонтаж модулей и суппортов.

Модули в суппорты устанавливаются на защёлках. Это самый лучший и удобный способ монтажа:

Установка модулей в суппорт DKC Avanti: Защёлка модулей

Конкретно у Avanti защёлки мне нравятся больше, чем у UNICA. Здесь они явно выражены, а у UNICA они были спрятаны в корпуса модулей и были более неудобными и жёсткими.

Для того, чтобы точно установить модули в суппорт, у них существуют специальные пазы и выступы:

Установка модулей в суппорт DKC Avanti: Пазы для установки

Это сделано для того, чтобы можно было устанавливать модули строго в три позиции: слева, по центру и справа суппорта.

У UNICA такого не было — там было всего лишь небольшое углубление по центру суппорта для защёлки, куда надо было точно попасть.

Выщёлкиваются модули из суппорта с обратной стороны. Для этого надо поддеть защёлку отвёрткой.

Установка модулей в суппорт DKC Avanti: Извлечение модуля

В принципе, если наловчиться, то можно выщёлкивать модули и с передней стороны суппорта. Это удобно, если надо, не снимая суппортов, быстро переподключить кнопку (например, переменить жилы, используемые для управления светом в ней) или ещё какой-то компонент.

Суппорт можно монтировать:

• Через «лапки» (есть варианты заказать суппорт с лапками), которые распирают его по бокам подрозетника;
• Через винты посередине, как сейчас монтируются все ЭУИ;
• Через винты по краям за границами подрозетника (можно закрутить прямо в стену).

Сами суппорты соединяются через паз типа «ласточкин хвост». Паз отштампован на пластике суппорта.

Совмещение суппортов DKC Avanti (ласточкин хвост, плотное)

Это соединение у Avanti более плотно, чем у UNICA:

Совмещение суппортов UNICA (Z-образный паз, не совсем плотное)

Такая плотность имеет и небольшой минус: подрозетники должны быть установлены строго по уровню в одну линию. Малейшие перекосы не дадут ровно установить блок большой длины. В моём случае мне создал неприятности блок на 5 подрозетников (10 модулей): у меня кнопки упирались в рамку, и мне пришлось подпереть их суппорты отвёрткой, когда я их закручивал, чтобы слегка сдвинуть их поближе друг к другу.

В остальном концепт монтажа модулей и суппортов нареканий у меня не вызывает.

8. Накладной монтаж (нештатный).

Сначала я дам референс суппортов от UNICA, которые были очень удачными и удобными в монтаже. Я сделал на них проводку родственникам в хрущёвке в 2013 году, а потом часть этих суппортов перенёс на квартиру других родственников.

Суппорты у UNICA выпускались на 1, 2 и 3 поста. При этом их можно было устанавливать рядом вплотную, набирая из них длинный блок, например, на 5 постов (2 + 3 поста).

Суппорт (коробка) для накладного монтажа от UNICA: Общий вид

Глубина суппортов была небольшая, и поэтому они хорошо смотрелись на стенах вместе с подходящими к ним коробами.

Вот фотография из статьи про ремонт у родственников в 2013 году (до переклейки обоев):

Блок розеток около кровати (заодно и проходной выключатель)

Здесь установлены блоки 3+1, и всё это выглядит как единый блок на 4 поста.

Ещё у UNICA сделаны удобные выступы, которые позволяет точно выровнять суппорт в вертикальной и горизонтальной плоскостях:

Суппорт (коробка) для накладного монтажа от UNICA: Выступы для точной фиксации суппортов

Пока что ДКС предлагают использовать для монтажа Avanti коробку 10123, которая изначально задумана для монтажа ЭУИ рядом с миниканалами (коробами):

Коробка для монтажа розеток накладным споосбом от DKC

Идея этой коробки как изделия мне нравится. Особенно то, что к ней в комплекте идут несколько вводов для разных моделей коробов, а так же заглушки для ненужных отверстий. Это круто прям!

Вставки под разные коробка для накладной коробки DKC

Но эта коробка очень уж глубокая. Глубже, чем суппорты от UNICA!

Внутренности накладной коробки DKC

Я решил примерить в неё двухклавишных выключателях Avanti.

Установка Avanti в накладную коробку DKC (без фиксации)

Мне всё НЕ понравилось:

• Комплектные винты, которыми этот выключатель должен крепиться, толще, чем пазы в его суппорте. Когда винты начинаешь закручивать, они сдвигают суппорт, «сворачивая» его;
• Нет никаких пазов или точек фиксации суппорта по вертикали и горизонтали. Всё съезжает.

Рамка торчит за пределы коробки. Как раз своими острыми углами:

Рамка DKC Avanti торчит за края накладной коробки DKC

Из-за торчащих рамок два суппорта нельзя установить рядом вплотную:

Две одинарные рамки Avanti не позволяют установить одинарные коробки рядом

Хах! Красиво смотрится рамка из дорогой серии (и она меньше выступает за края), но это уже overkill.

Металическая рамка Avanti не так сильно выступает за края накладной коробки DKC

Поэтому я ОЧЕНЬ жду аккуратных коробок для накладного монтажа Avanti, так как хочу использовать их в ещё одном ремонте квартиры в Одинцово. Там тоже будет автоматика света на базе ОВЕНской ПРки.

9. Монтаж в полые стены (ГКЛ).

Казалось бы, чего тут сложного? Взял подрозетник для полых стен, и установил туда Avanti. Но НЕТ! Не всё так просто!

Оказалось, что дешёвые подрозетники для полых стен, которыми завален условный Леруа и другие магазины, НЕ ПОДХОДЯТ для монтажа Avanti.

Нужно внимательно смотреть на то, где расположены стойки для винтов, которыми подрозетник крепится в полую стену.

Монтаж DKC Avanti в ГКЛ: Плохой подрозетник, крепёж мешает установке

Эти стойки должны находиться на расстоянии от винтов, которыми мы крепим суппорт Avanti.

Если же стойки находятся рядом с винтами, как в купленных мной дешёвых подрозетниках, то суппорт Avanti упирается в них и не встаёт в подрозетник:

Монтаж DKC Avanti в ГКЛ: Суппорт Avanti не влезает в дешёвый подрозетник

Вот живой пример из квартиры родственников. Мне нужно было поставить блок кнопок в стенной шкаф, а он туда не влезал. Ох я и ругался!

Монтаж DKC Avanti в ГКЛ: Суппорт Avanti не влезает в дешёвый подрозетник (на объекте)

Я купил самые крутые подрозетники, какие мне были известны — LeGrand Batibox. С ними никогда не бывает проблем, и не было и на этот раз.

Монтаж DKC Avanti в ГКЛ: Дорогой подрозетник LeGrand Batibox

Их винты были расположены на расстоянии от винтов для крепления суппортов, и у меня всё получилось отлично:

Монтаж DKC Avanti в ГКЛ: Блок кнопок, собранный на LeGrand Batibox

10. Клеммы и контакты для подключения проводов.

По умолчанию все зажимы у Avanti — винтовые. Мне это нравится, и для меня это удобно.

Каждый контакт на выключателях или других элементах промаркирован. Обычно «L» — это общий контакт, «1» — нормально разомкнутый, «2» — нормально замкнутый (для переключателей — «проходных» выключателей):

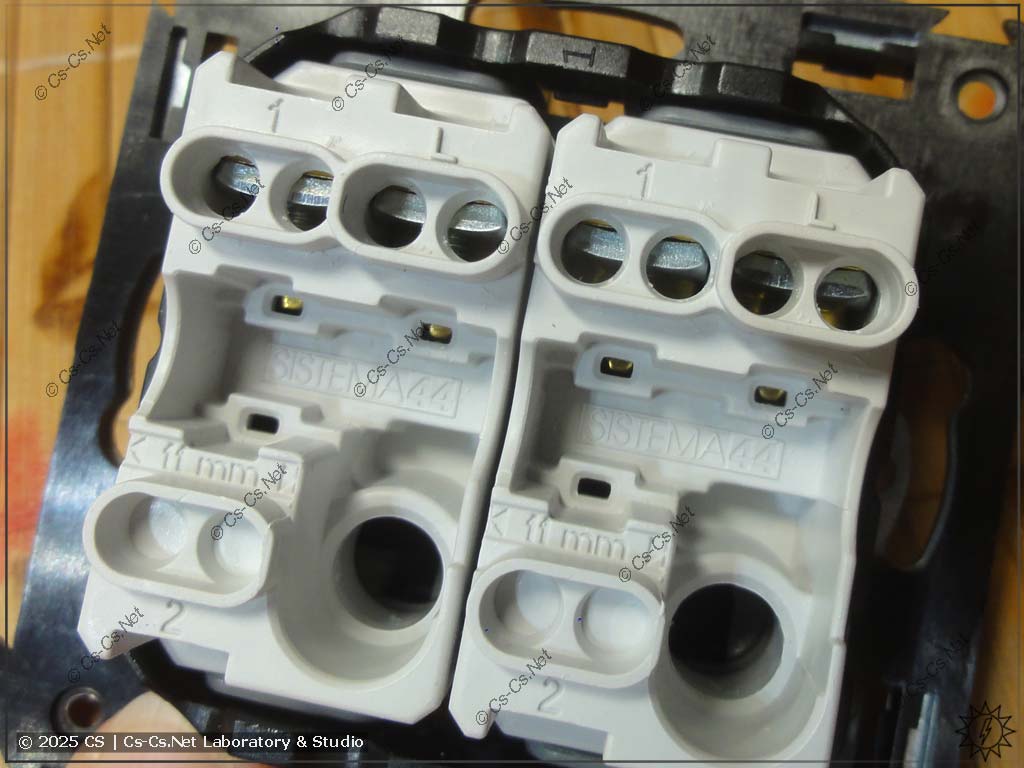

Контакты DKC Avanti: Вид на нумерацию и зажимы

На каждый контакт есть по два места для зажима проводов. Провода зажимаются плоской гайкой, которая может слегка поворачиваться и позволяет зажать провода соседних сечений (например, 1,5 и 2,5 квадрата) прочно.

Все винты имеют шлиц по биту PH2, которая самая распространённая на свете. Мне это тоже нравится.

Контакты DKC Avanti: Винты закручиваются битой PH2, это удобно

Сейчас я монтирую все цепи кнопок кабелями МКШ (пост про них) сечением на 0,35 или на 0,5 кв.мм, и поэтому винтовые зажимы имеют для меня ценность: в них можно зажать и тонкую жилу кабеля МКШ и одновременно тонкий проводок подсветки. А в пружинными зажимами такое сделать более сложно.

11. Кнопки.

А теперь — кнопки! У Avanti с этим всё в порядке: кнопку от выключателя отличает наличие пружинки. Посадочное место для пружинки есть в выключателях, поэтому её легко можно добавить.

Ещё одно важное достоинство Avanti в том, что за счёт модульной конструкции серии тут нет понятия «одноклавишный» или «двухклавишный» выключатель. Есть модуль одноклавишного выключателя, которых ставится один или два.

Чем это важно? А тем, что иногда некоторые мутные производители (например дешёвая серия Atlas Design от Шнайдера) делают место для пружинки в одноклавишной конструкции выключателя, а в двухклавишной — нет. У Avanti такого не случится.

Итак, вот заводская пружинка от кнопки:

Кнопки DKC Avanti: Вид на штатную заводскую пружинку кнопки

Так как мне надо было сделать не слишком много кнопок, то я поступил нагло: купил набор разных пружинок и подобрал в нём пружины, которые примерно подошли по диаметру и посадочному месту.

Кнопки DKC Avanti: Пружинки из набора, подошедшие по размерам

И получил кнопки! Оказалось даже, что «мои» пружины мягче штатных, и мои кнопочки нажимаются легко, что важно для моих родственников.

12. Подсветки.

А теперь подсветки! Как вы помните, ни один щит на ПР или ПЛК не обходится у меня без кнопок с подсветками. Подсветки индицируют разные режимы работы кнопок специальных функций или просто светятся, чтобы можно было найти кнопки света в темноте (при этом можно отключать часть подсветок по часам на ночь в спальнях).

У Avanti с подсветками всё хорошо, кроме одного момента, про который я скажу ниже.

Опять же, нет никакого разделения на «с подсветкой» и «без подсветки» в выключателях. ВСЕ они уже готовы для установки подсветок. То есть, у Avanti очень круто сделана унификация компонентов. Я такое люблю.

Подсветки имеют два цвета: Белый и Синий и рассчитаны на напряжение 230V. Здорово и то, что у них есть отдельные выводы, и их можно подключать в любую схему. Например, сразу к щитам с ПЛК. Не надо ничего паять и выводить провода от подсветок специально, как я, например, делал с подсветками LeGrand Celiane (пост на моём сообществе).

Подсветка устанавливается в отверстие сбоку кнопки:

Подсветки DKC Avanti: Отверстие сзади для установки подсветки

Это и есть тот самый момент, который неприятен, так как подсветка светит не в центр полупрозрачной отливки на клавише, а вбок.

Спереди клавиши тоже есть отверстие для того, чтобы свет проходил наружу. Но оно несоосно с отверстием сзади:

Подсветки DKC Avanti: Отверстие в клавише для подсветки

Поэтому штатные подсветки не попадают лучом света в эти отверстия, и светят слабоватенько.

Однако при этом здесь можно делать свои собственные подсветки любого цвета, так как в это отверстие отлично вставляется обычный светодиод толщиной 5 мм. Нужно только надеть на него 1-2 слоя термоусадочной трубки, чтобы увеличить его диаметр.

Для квартиры родственников я заготовил свои подсветки разных цветов на напряжение питания +24V:

Подсветки DKC Avanti: Самодельные подсветки разных цветов на базе светодиодов диаметром 5 мм

За счёт того, что мой светодиод можно вставить глубже, чем штатную подсветку, и его свет лучше доходит до клавиши.

Вот так устанавливаются штатная подсветка (слева) и моя (справа).

Подсветки DKC Avanti: Установленные подсветки (заводская слева и самодельная справа)

Вот так ярко светит заводская подсветка без установки в кнопку:

Подсветки DKC Avanti: Яркость заводской подсветки

А вот так внутри кнопок. Слева — моя на 24V, а справа — заводская. Днём её еле-еле увидишь, и мне это не нравится.

Подсветки DKC Avanti: Яркость самодельной (слева) и заводской (справа) подсветок

13. Примеры монтажа кнопок с подсветками.

На всякий случай напомню вам пост про кнопки с подсветками и технологии их подключения к щитам на базе ПЛК или ПРок.

Чаще всего моя схема подключения подсветок условно такая:

• +24V — жила общая для кнопок и плюсов всех подсветок;
• GND — жила для тех подсветок, которые должны светиться всегда (постоянно). Если таких подсветок нет — жила не учитывается;
• На каждую кнопку — своя жила;
• На каждую специальную подсветку — своя жила. Такие подсветки управляются программно: могут гореть или мигать с разной скоростью, чтобы показывать разные режимы работы. Например, вентилятора санузла.

Таким образом формула кнопок (это мой термин) будет такой: +24V + GND + N + M, где «N» — число кнопок, «M» — число специальных подсветок. Эта формула определяет число жил кабеля, который нужен для подключения таких кнопок.

Вот монтаж кнопки фильтра воды. Здесь используется кабель МКШ 5х0,5, и такая система кнопок и подсветок:

• Кнопка «Налить» — Одинарное нажатие запускает налив фильтра на объём чайника (как это работает — смотрите в посте про мою автоматику санузла; там это тоже есть). Двойное — налив чашки воды (другой объём);
• Подсветка кнопки «Налить», Синяя. Горит, когда всё готово к работе. Мигает, когда идёт налив воды;
• Кнопка «Стоп» — немедленно выключает налив воды;
• Подсветка кнопки «Стоп», Оранжевая — всегда горит.

А вот как это смонтировано:

Пример монтажа кнопок Avanti с подсветками: Кнопка фильтра воды (монтаж)

Плюсы подсветок закручены в клемму +24V (общая для кнопок), а минусы через ScotchLock соединены с жилами кабеля.

Вот эта кнопка около мойки:

" src=

Вот видео работы системы фильтра воды:

(https://youtu.be/p_z0c-6XBEU)

(https://rutube.ru/video/379391c8449508e9170b4feaeaaa9982/)

А вот процесс монтажа блока из двух двойных кнопок на столешнице:

Пример монтажа кнопок Avanti с подсветками: Кнопки освещения (монтаж)

Тут монтаж более сложный, так как кабель кнопок продолжается шлейфом в другие места кухни. Видны мои подсветки на стероидах — жирные, толстые и светят ярко!

Вот так этот блок выглядит в полумраке. Прошу прощения, но более чёткой фотографии не сделал.

Пример монтажа кнопок Avanti с подсветками: Кнопки освещения (на кухне)

А вот и наши кнопки света прихожей и Мастер-Кнопка рядом:

Пример монтажа кнопок Avanti с подсветками: Кнопка света приожей и Мастер-Кнопка (свет, вода)

Благодаря тому, что я смог вставлять светодиоды разного цвета, по всей квартире у меня есть единая кодировка цветом:

• Зелёный — освещение;
• Синий — вода;
• Оранжевый — специальные функции: Вентилятор санузла, «Стоп» фильтра воды и Мастер-Кнопка «Свет».

Вот видео с примером работы различных сценариев света:

(https://youtu.be/VgD9EEzESv0)

(https://rutube.ru/video/4792a88bf3ed0f2dd299dc16bbed5a4c/)

Мастер-Кнопка Света работает стандартно (кажется, я упоминал этот алгоритм в посте про Мастер-Выключатели и Кнопки):

• Короткое нажатие не делает ничего. Это защита от того, чтобы гости случайно не выключили весь свет;
• Длинное нажатие выключает весь свет и сохраняет (запоминает) его состояние.
  Подсветка кнопки при этом медленно мигает, показывая то, что свет погашен, но его состояние сохранено;
• Двойное нажатие восстанавливает свет из сохранённого состояния, если оно есть;
• Если в квартире горит любой свет, то подсветка тоже горит.

Мастер-Кнопка Воды работает так:

• Короткое нажатие открывает или закрывает воду в квартире. Это удобно перед выходом из неё (так сделано с 2011 года у меня в Московской квартире);
• Подсветка кнопки показывает состояние кранов воды: если горит — вода открыта, если не горит — закрыта;
• Двойное нажатие позволяет открыть или закрыть воду на 5 минут. Если такой режим активирован, то подсветка кнопки мигает.
  Этот режим нужен, чтобы пописать перед выходом из квартиры и дать время наполниться бачку унитаза, а потом перекрыть воду. Чтобы отменить этот режим, нужно сделать любое нажатие на кнопку ещё раз;
• При авариях протечек воды вода перекрывается, а подсветка кнопки часто мигает. Длинное нажатие на кнопку позволяет сбросить аварию протечек. Сброс аварии происходит только если датчики протечек уже сухие (когда всё вытерли).

14. Пример монтажа розеток.

Розетки я прокладывал на этой квартире гибким проводом ПВС в коробах. Поэтому монтаж был халявой: нужно было только лишь обжать жилы провода наконечниками НШВИ, и запихать их в розетки:

Пример монтажа розеток Avanti: Подключение гибких проводов с наконечниками НШВИ

Мне понравилось то, что в розетки Avanti наконечники НШВИ входят прямо с их изоляционной юбочкой. У UNICA такое не получится, и там юбочку надо срезать!

Однако стоит проверить всё это на подрозетниках обычной глубины. В моём-то случае глубина у подрозетников стала больше из-за того, что поверх них установлена стеновая панель кухни.

Вот таким получился мой шлейф проводов между розетками:

Пример монтажа розеток Avanti: Готовый шлейф розеток

А вот так встал сам блок розеток без рамки:

Пример монтажа розеток Avanti: Блок розеток установлен на фартуке

А вот и рамки встали на свои места (вдали ещё две розетки припрятались):

Пример монтажа розеток Avanti: Готовые блоки розеток на кухне (фартук)

15. Пример замены блока Выключателя и Розетки от застройщика.

В квартире родственников от застройщика был установлен вот такой вот убогий блок «Выключатель + Розетка» для санузла:

Пример замены блока от застройщика на Avanti: Вид блока от застройщика

А мне было нужно установить сюда двойную кнопку и, раз уже стену не заделать, оставить розетку на своём месте.

Я думал, что этот блок установлен в два обычных круглых подрозетника. Но не тут-то было! Оказалось, что для него в стене выдолбили прямоугольное отверстие и установили коробку (такую же убогую, как и сам блок):

Пример замены блока от застройщика на Avanti: Прямоугольное отверстие и кривой монтаж

А над коробкой ещё и PE для розетки нарастили через клемму WAGO:

Пример замены блока от застройщика на Avanti: Скрытая клемма WAGO в штукатурке

Я расстроился, так как понял что стену придётся сильно расфигачить, чтобы вмуровать туда обычные стандартные подрозетники.

И вот здесь меня спасли широкие рамки Avanti!

Пример замены блока от застройщика на Avanti: Рамка Avanti закроет место от старого отверстия

За счёт того, что они шире обычных, они гарантированно закрыли мне все испорченные обои слева и справа от блока!

Пример замены блока от застройщика на Avanti: Примерка рамки Avanti

Этого я не ожидал и сильно обрадовался такому удачному сюрпризу от Avanti!

Мне осталось вмуровать обычные подрозетники, нарастить гильзами жилы кабеля, идущего к розетке, и всё подключить:

Пример замены блока от застройщика на Avanti: Выполнены соединения кнопок и розетки

Готовенький блок красуется на своём месте! Тёмное пятно сверху — это недосохший клей под кусочком обоев, который я отдирал.

Пример замены блока от застройщика на Avanti: Готовый новый блок

Зелёная кнопка тут — это свет санузла, а Оранжевая — вентилятор.

Кабель кнопок я провёл в миниканале (коробе) DKC 50×20 (артикул 00313). Он идёт вдоль наличника двери, а дальше кабель через косое отверстие в стене попадает в этот блок. Эти короба мне очень понравились и спасли мой ремонт в этой квартире.

Проекту исполнилось 16 лет! Поддержать проект материально, проспонсировать проекты Автора или сделать ему подарок можно на этой странице: "Донаты и Спонсорство, Список Желаний".
