Ура! Наконец-то у меня дошли руки до этого поста! Я уже как год хотел до него добраться, но не мог прорядить 500 фоток, чтобы отобрать самые нужные! Сейчас я это сделал и расскажу вам две истории, которые объединяет то, что тоже стало мемом: «МЫ БОИМСЯ ВКЛЮЧАТЬ ЩИТ»!

В 2021 и 2022 годах у меня заказали два щита на базе ОВЕН ПЛК110 (мой любимый ПЛК на CodeSys 2.3: там много интерфейсов, он меньше тормозит при опросе по Modbus, и легко программируется для простых задач) с автоматикой для квартир. Из сложного там было управление заслонками вентиляции и термоголовками отопления по 0..10V (сразу напоминаю пост про аналоговые сигналы), а всё остальное было хорошо нам знакомое: управление светом, кранами воды, приводами штор, вентиляторами санузлов и другими мелочами. Когда я буду рассказывать про каждый щит, я открою его документацию и выпишу оттуда всё, что в каждый щит заложено, в виде списка.

Так вот вы же знаете, что с 2012 года я давно уже не занимаюсь проводкой, а только сборкой щитов (и чем дальше — тем более интересных и сложных). Я делаю щиты, делаю на них крутую документацию и инструкции со схемами подключения оборудования (про них тоже есть интересный пост), а потом мастера на объекте прокладывают кабели, устанавливают щиты, и всё подключают и запускают.

Так вот тут вот оба заказчика наняли рабочих, которые сначала сказали «Нам всё понятно, мы всё знаем», а потом ИСПУГАЛИСЬ! Одни так и сказали: «Мы подключили все датчики, все краны и приводы, а к щиту подключать боимся! Вдруг что не так!». В результате меня позвали на Шеф-Монтаж, после чего я написал целые Правила работы на выездах, примером для которых как раз и будет данный пост.

Если вы хотите почитать про предыдущие Шеф-Монтажи, то вот вам пост про Хач-Монтаж щитка и вот второй про Хач-Монтаж проводки, где рабочие всё запороли. А недавний случай — это Проклятый Проект, Часть 2, где мастер-монтажник тоже много чего запорол.

1. Щит в ЖК Марка Шагала.

Щит в ЖК Марка Шагала (ОВЕН ПЛК110)

Вот что умеет этот щит (скопировал из Технического Задания на проект — вот почему их важно писать):

• Щит собран на базе ОВЕН ПЛК110. Дополнительно будет установлена панель оператора ОВЕН СП310, которую программирует сам заказчик своими силами;
• В качестве корпуса щита использована WR-рама высотой на 14 реек (2100 мм) и шириной на 3 рейки (750 мм);
• Защита ввода сети от аварийного напряжения, выбор самой хорошей фазы для питания автоматики ПЛК и важных нагрузок (Щита СКС, Домофона, Холодильника);
• Контроль напряжения и тока по вводу сети (при помощи модулей IO от ОВЕН и трансформаторов тока на DIN-рейку). ПЛК может видеть текущее потребление и давать команду на отключение автоматики климата или лишних нагрузок щита;
• Термозащита щита от возгорания при сильном перегреве (до +60 градусов);
• Аварийное отключение щита по команде от ПЛК (выдаётся при его внутреннем перегреве ПЛК больше +65 градусов или программно по нужным условиям);
• Аппаратный контроль работы важных нагрузок щита (ILC — Important Lines Control) и наличия всех фаз ввода: сигнал аварии формируется, если хоть одна из нагрузок отключилась (нет напряжения на выходных клеммах щита). Этот сигнал выводится аппаратно на внешнюю клемму щита (для какой-нибудь красивой индикации по месту), а также передаётся в ПЛК;
• GSM-модем для ПЛК: ПЛК будет отправлять разные СМСки о своём состоянии и о разных событиях щита;
• Управление водой: получение сигналов с датчиков протечки (стояки, конвекторы), перекрытие воды и переключение на бойлер (отслеживается состояние дифавтомата бойлера) при помощи кранов FAR с электроприводом, измерение температуры стояков ГВС;
• Управление питанием (отключение большинства нагрузок, когда в квартире долго никто не живёт);
• Управление неприоритетом (аппаратное отключение контактором мощных нагрузок);
• Управление тремя напольными конвекторами отопления (питаются от магистрали отопления коллекторного шкафа): регулирование температуры при помощи сервоприводов Oventrop 0..10V (находятся в коллекторном шкафу), получение сигнала о протечках, измерение температуры на конвекторе и на подаче отопления (датчик находится в коллекторном шкафу);
• Управление климатом в квартире по Modbus: канальным кондиционером, увлажнителем и вентиляционной установкой. Эта техника имеет свои местные пульты управления и шлюзы или модули связи, при помощи которых ей может управлять ПЛК. Также ПЛК управляет вентиляционными заслонками VAV-клапанов Belimo при помощи сигналов 0..10V (две заслонки включены параллельно)
• Сбор информации о температуре и влажности в комнатах при помощи Modbus-датчиков WirenBoard WB-MSW-v3;
• Управление шторами в Детской и Спальне. Будут использованы классические приводы с сигналами «Фаза Открыть», «Фаза Закрыть» и кнопки для них;
• Управление вентиляторами (Общий на Ванную + Туалет и вентилятор Гардеробной) при помощи кнопок с подсветкой. Вентиляторы — двухскоростные (подаются разные фазы на разные скорости). Нужное время работы задаётся при помощи панели оператора;
• Управление тёплыми полами ванной, лоджии и питанием на полотенцесушитель также при помощи кнопок с подсветками. Нужная температура полов задаётся при помощи панели оператора, а полотенцесушитель просто включается или выключается по кнопке через ПЛК;
• Управление освещением: большинство групп включаются и выключаются, а LED-ленты в Зале и Спальне дополнительно управляются LED-диммерами также с интерфейсом 0..10V;
• Ручное включение для некоторых групп освещения (переключателями в щите) на случай аварии ПЛК;
• Используются кнопки без подсветок. Подсветки на кнопки будут установлены только там, где это требуется: Мастер-Кнопка, кнопки управления вентиляторами, тёплыми полами и полотенцесушителем.

А вот собранный щит без пластронов:

Щит в ЖК Марка Шагала (вид без пластронов)

В этот щит кабели приходят как сверху (всякие приводы штор, вентиляция, свет), так и снизу.

Поэтому в верхней части щита у меня разместились клеммы, а потом вся обвязка и защита ввода (про них мы поговорим чуть ниже).

Щит в ЖК Марка Шагала (силовая часть)

Всё красиво светится!

Щит в ЖК Марка Шагала (силовая часть в работе)

В средней части щита разместились кросс-модули, блоки питания ПЛК и модулька для защиты всех нагрузок:

Щит в ЖК Марка Шагала (дифавтоматы защиты линий)

Свет тут защищается УЗО и однополюсными автоматами, а все остальные линии — дифавтоматами, в том числе и трёхфазныи.

В нижней части щита разместился ПЛК, модули ввода-вывода (пост про ОВЕНские), исполнительные реле для управления всеми нагрузками и клеммы для подключения остальной части кабелей, которые приходят в щит.

Щит в ЖК Марка Шагала (ПЛК и клеммы для подключения)

К щиту уже подключены приводы кранов, кнопки и разные датчики для отладки программы (напоминаю свой пост про проверку и отладку программ для ПЛК).

Щит в ЖК Марка Шагала (тестовые кнопки и оборудование)

В некоторых случаях датчики температуры надо было проверять при помощи замороженных ягодок =)

Охлаждение датчика температуры при помощи ягодок

Для монтажа ПЛК и модулей ввода-вывода часть DIN-реек на раме сделаны углублёнными. Между этими рейками установлены перфорированные короба, задняя часть держателей которых закрыта крышками, чтобы провода не резались об острые углы металлического профиля (я планирую написать пост про технологии укладки проводов в щитах, и расскажу там про это).

Сами провода уложены в держатели ABB ED44P10 и ED45P10. Они очень удобные, и дают возможность перетянуть или переделать схему щита даже если он уже установлен на объекте.

Щит в ЖК Марка Шагала: Вид на монтаж проводов на WR-раме сзади (держатели ED44P10/ED45P10)

Спереди у ПЛК есть разъёмы для Ethernet и RS-232, по которому подключен GSM-модем, но за счёт того, что DIN-рейка с ПЛК установлена глубже остальных, пластрон щита нормально закрывается.

Щит в ЖК Марка Шагала: Вид на подключение кабелей в разъёмы ПЛК за пластроном

На вводе в щите установлен рубильник, который позволяет выключить весь щит из квартиры. Рядом с ним находится расцепитель (пост про них), который может выключить ввод (рубильник) аварийно по сигналу от термозащиты или по сигналу от ПЛК.

Так как в нашем щите сделана автоматика неприоритета (программная, при помощи ПЛК, а не ограничителей мощности), то нам нужно измерять ток по каждой фазе сети. Я применил классическое решение с трансформаторами тока ABB TRF/M и модулями измерения параметров электросети от ОВЕНа, так как тогда не использовал измерительные модули WirenBoard WB-MAPxx.

Щит в ЖК Марка Шагала: Обвязка ввода сети: реле напряжения и трансформаторы тока

Правее обвязки ввода и переключателя фаз находятся два контактора для Полного питания и Неприоритета. В данном случае они включены не каскадом, а параллельно: это упрощает разводку питания в щите, а ПЛК может программно выключать или только Неприоритет, или Полное питание и Неприоритет.

Питание после контакторов выводится на кросс-модули и индицируется лампочками. Ещё контакторы тут взяты с ручным управлением (я всегда так делаю, если есть возможность) и снабжены дополнительными контактами: ПЛК знает их физическое состояние.

Щит в ЖК Марка Шагала: Обвязка ввода сети: контакторы Полного питания и Неприоритета

Линии освещения защищены в этом щите УЗО и автоматами. Это тоже стало моим стандартным приёмом за годы проектирования таких щитов.

Чтобы можно было аварийно включать свет в обход ПЛК, в щите поставлены переключатели ABB E214-16-101 (напоминаю пост про серию ABB E210), которые в верхнем положении позволяют управлять светом от ПЛК, а в нижнем — включают его вручную. Такие переключатели стоят не на все группы света, а по одному на помещение (на верхний свет).

Щит в ЖК Марка Шагала: Обвязка управления светом: переключатели для ручного включения в обход ПЛК

Чтобы отслеживать состояние дифавтомата проточного водонагревателя, мы заказали к нему дополнительный контакт ABB SN201-S (его установку я описал в посте про дополнительные контакты). ПЛК получает статус включения этого дифавтомата и может переключать краны воды так, чтобы подавать воду через водонагреватель автоматически.

Дифавтомат водонагревателя DS203NC и дополнительный контакт SN201-S для него

В этом щите общая мощность ПЛК превысила 150 Ватт, и я разделил нагрузки на два блока питания. Один питает ПЛК и модули IO, а другой — исполнительные реле и некоторую периферию.

Щит в ЖК Марка Шагала: Блоки питания ПЛК и обвязка их подключения

Про расчёт мощностей блоков питания я писал в посте про отладку щитов на ПЛК. Блоки питания я использую Mean Well серии HDR (пост про них и другие). С ними у меня пока ни разу не было проблем в плане качества.

А вот в плане подключения у блоков Mean Well HDR есть одна идиотская хрень: их клеммы принимают только одинарный наконечник НШВИ на 1,5 квадрата. Засунуть туда двойной можно, но это сложно, и поэтому тут я сделал небольшой распределительный блок из клемм на DIN-рейку, чтобы запитывать блоки питания по отдельности.

На фотографиях я этого не показал, но в щите есть ещё два блока питания на 15 Вт (Mean Well HDR-15-24) для питания выходов 0..10V (напоминаю пост про них) вентиляционных заслонок и диммирования LED-лент. Так как в модуле аналоговых выходов каналы полностью развязаны один от другого, то я решил развязать их и по питанию так, чтобы питание ПЛК нельзя было выжечь, если какой-то мутный рабочий подаст фазу на сигнал 0..10V для управления светом (сгорит только канал в выходном модуле и, возможно, такой вспомогательный блок питания).

Все блоки питания запитаны через ограничитель бросков стартовых токов Mean Well ICL-16-R, чтобы автомат защиты питания ПЛК и Автоматики не срабатывал ложно из-за бросков стартовых токов.

Все цепи внешних сигналов и датчиков защищены клеммами с предохранителями, как всегда. Ну, напомню пост про них ещё раз. Эти клеммы удобны не только для защиты линий. При помощи них можно отключить эти линии и сигналы на время монтажа щита.

Щит в ЖК Марка Шагала: Клеммы с предохранителями для защиты цепей кнопок и выходных сигналов

А вот и наша обвязка ПЛК и модулей ввода-вывода.

Щит в ЖК Марка Шагала: Вид на ПЛК и модули ввода-вывода

По большей части тут всё стандартно и красиво: вокруг них сделан перфокороб шириной 25 мм и высотой 60 мм. Все Modbus-адреса модулей ввода-вывода подписаны как на них, так и на коробе. В будущем я написал себе учёт устройств по серийным номерам, а потом поднял паспорта и внёс задним числом все щиты с ПЛК в свою базу, включая и этот.

На дополнительных клеммах расположены резисторы номиналом 2 кОм для нагрузки аналоговых выходов 0..10V:

Щит в ЖК Марка Шагала: Резисторы для нагрузки выходов 0..10V

Но вот только на фотографии, где все выходы ПЛК включены (режим TestIO — проверка выходов, прогрузка модулей IO и блоков питания) ПЛК и модули ввода-вывода расположены немного не так, как на других…

Щит в ЖК Марка Шагала: Вид на первую версию монтажа ПЛК в работе

А это всё потому, что я нарвался на случай заводского брака ПЛК, про который я не знал, и думал что он сдыхает от перегрева. Как раз в 2021 году были дни АДСКОЙ жарищи, и всё это так совпало, что порвало мне все шаблоны, и я постоянно думал про перегрев ПЛК…

Правда, какой такой перегрев, если такие ПЛК работают в том числе и в котельных, и вокруг шкафа с таким ПЛК может быть +60 градусов температуры-то?..

Но, так как меня понесло глючить про перегрев, то я решил перестраховаться и изучить эту версию. И вот здесь я снова выражаю ОВЕНу спасибо за съёмные клеммы на их устройствах для их быстрой замены.

Первым делом я вытащил ПЛК из плотно смонтированного перфокороба (тогда я использовал перфокороб шириной 40 мм, а не 25) и написал программу диагностики, которая раз в 1 секунду записывала на флешку внутреннюю температуру ПЛК.

Щит в ЖК Марка Шагала: Тестирование ПЛК на брак и перегрев

Фига с два это меня спасло! Оказалось, что я нарвался на заводской брак конденсаторов в стабилизаторе питания процессора ПЛК, который мне исправили в ОВЕНском Сервис-Центре. Тут-то и пригождается учёт оборудования по заводским номерам, так как для обращения в сервис нужен этот номер: по нему вычисляется дата покупки и гарантия.

ПЛК мне успешно отремонтировали, а я для пущей перестраховки от перегрева решил переставить ПЛК и модули ввода-вывода в щите так, чтобы под ПЛК не было никаких устройств, и они его не нагревали даже гипотетически.

Один из моих заказчиков спрашивал меня о том, что будет, если когда-нибудь ОВЕН перестанет выпускать свои ПЛК. Я ему ответил, что тогда нужно будет переделывать щит на другой ПЛК другого производителя. А что это означает? А то, что нужно будет переделывать и подключение сигналов, перетряхивая провода в щите.

Вот тут я и испытал на себе, что это такое. Мне пришлось вынуть все провода из перфокоробов, заменить перфокороба на более узкие, а потом переделать часть проводов, которые шли к модулям ввода-вывода, расположенным по-новому.

Щит в ЖК Марка Шагала: Демонтаж ПЛК и модулей ввода-вывода

И опять спасибо съёмным клеммам ОВЕНа: я снял клеммы с ПЛК и модулей IO, переставил их так, как мне было надо, а потом начал заниматься проводами.

Длинные провода я подрезал, а короткие наращивал пайкой: здесь это допустимо, так как такие провода не являются силовыми цепями, а напряжение в них вообще 24V.

Щит в ЖК Марка Шагала: Наращивание проводов пайкой

После этого все соединения я изолировал термоусадкой в цвет проводов и убирал в короб.

Щит в ЖК Марка Шагала: Наращивание проводов пайкой (заизолированы)

И вот новая расстановка ПЛК и модулей IO. Она получилась даже ещё лучше, чем прежняя: все модули аналоговых измерений и выходов ушли в нижнюю правую часть щита, и не мешали разводке проводов от модулей дискретных сигналов.

Щит в ЖК Марка Шагала: Монтаж ПЛК и модулей ввода-вывода после их перестановки

А дальше оставалось запрограммировать щит, закрыть пластроны и готовить его к сдаче.

Щит в ЖК Марка Шагала: Пластроны закрыты. Вид на модульку

Щит был сдан успешно. А потом приехали грузчики и пешком выносили щит из моей мастерской. Дело в том, что он был высокий и не влез в лифт. Помучались они прилично, а потом перевезли щит на объект.

Щит в ЖК Марка Шагала: Процесс погрузки

2. Объект ЖК Марка Шагала.

Итак, ничто не предвещало беды. Заказчик поручил рабочим подключать щит и уехал в отпуск. А потом испуганный мне оттуда позвонил: «Ты не можешь помочь? Рабочие сказали, что они подключили все датчики, всё оборудование — но кабели к щиту подключать боятся, так как там сложно».

Вот тут я выпал от их (или ихней?) логики: значит, подключать датчики протечки, датчики температуры по трёхпроводной схеме, кнопки с подсветками — это они, якобы, справились. А самое простое — подключить жилы кабелей на клеммы щита по инструкции — нет?! Что ж это за рабочие такие?!

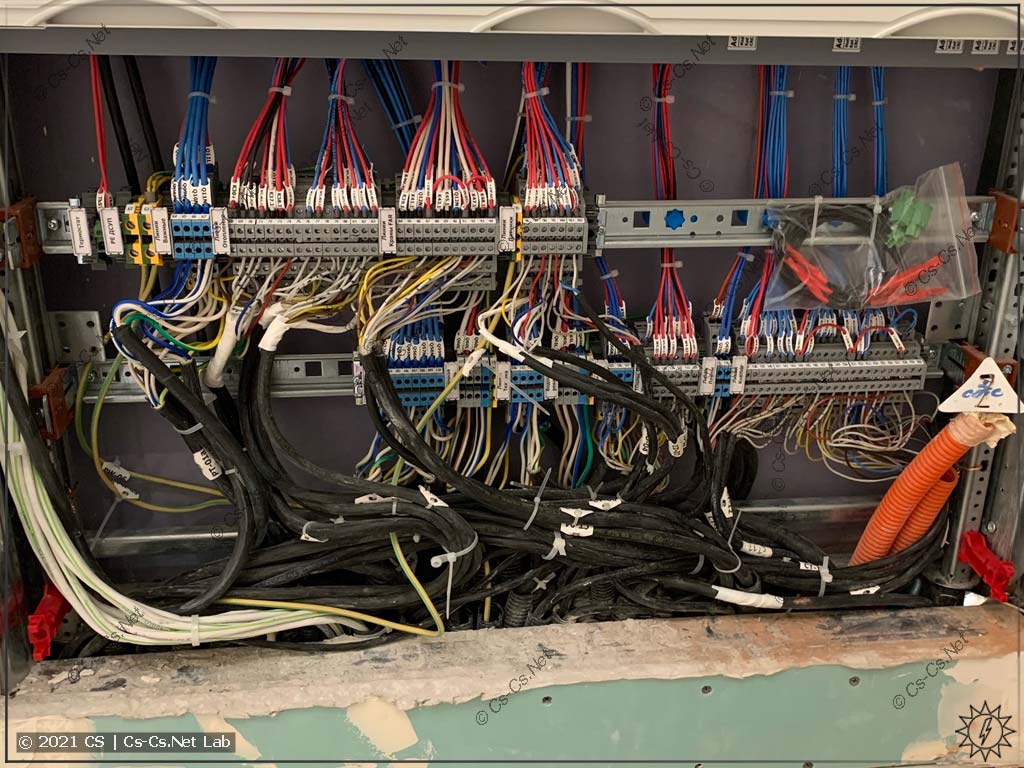

Вот такую фотографию мне прислал заказчик. Тут уже и кабели к щиту подключены. Странно всё!

Объект ЖК Марка Шагала: Рабочие подключили кабели

Мы с ним договорились о том, что я приеду, и буду проверять всё, что сделали рабочие. Где могу — исправлять сам, а где нет — составлю акт, по которому заказчик наштрафует рабочих, и они всё будут переделывать.

Прежде чем мы перейдём к косякам, я расскажу про щит. Он установлен в нише в стене, которая заодно является перегородкой между Прихожей и Кухней.

Объект ЖК Марка Шагала: Вид на вход в квартиру, где расположен щит

После монтажа щит будет закрываться дверью. Ниша мне понравилась. Щит смотрится гармонично в ней.

Объект ЖК Марка Шагала: Рама щита установлена и смонтирована

Панель оператора будет установлена поодаль от щита в коридоре — месте, мимо которого чаще всего будут ходить.

Заказчик сделал для неё нишу в стене, куда она плотно вставляется:

Объект ЖК Марка Шагала: Установка панели оператора ОВЕН СП310

На момент того, как я там работал, в панели оператора никакого проекта не было. Наша с заказчиком задача была просто подать на неё питание и убедиться в том, что всё работает.

Объект ЖК Марка Шагала: Силовой щит и панель оператора СП310 на соседней стене

2.1 Потерянный шлейф.

Ну а дальше понеслись косяки. Первым из них был потерянный шлейф на вентилятор. По проекту у нас один двухскоростной вентилятор на Ванную и Туалет. Рабочие почему-то сделали шлейф и не соединили его. Поэтому мы долго искали причину того, почему вентилятор не работает. А потом соединили шлейф =).

Объект ЖК Марка Шагала: Поиск и сращивание шлейфа вентиляторов

2.2. Коммутационные коробки санузлов.

О, это моя боль! В этом проекте в сантехшкафах нам было нужно управлять кранами воды FAR и получать их статусы через встроенный в эти краны концевик. Для связи со щитом я использовал кабели МКШ на 7 и 10 жил, которые нужно было подключить в сантехшкафу на несколько кранов и их концевики.

Я придумал классную идею, которую описал в Техническом Задании на проект: изготовить большую коммутационную коробку с сальниками, куда будут заводиться все кабели. Внутри коробки они должны были коммутироваться при помощи клемм на DIN-рейку.

Эта идея была стырена из тех времён, когда я в 2013 году с народом из DarkDiary лазил на заброшку «Синий Зуб» (у фотки снизу неверная дата копирайта):

Коммутационная коробка с клеммами в Синем Зубе

В 2023 году я реализовал эту идею для проекта Родственникам в Железнодорожный. Там я даже вытравил печатную плату и взял разъёмные клеммы DegSon. Здесь у меня из щита тоже приходит два кабеля МКШ, которые разветвляются на разные сигналы и датчики:

Коммутационная коробка в санузел (на базе гладкостенной коробки ДКС)

Коробка ставится в сантехшкаф, и к ней подключается всё его оборудование. Офигенно же!

Пример монтажа датчиков ОВЕН ДТС: Датчик ДТС3224 установлен на стояк ГВС

Но тут мою идею зарезали. Сказали, что в сантехшкафах мало места.

И вот прихожу я, чтобы добавить в одну из коробок промежуточное реле, которое понадобилось из-за изменения схемы… и что я вижу?

Места в сантехшкафах — завались. А вместо больших коробок стоят милиписечные, в которых всё соединено скрутками, и эти скрутки прямо-таки вбиты в эти коробки!!!

Объект ЖК Марка Шагала: Коммутационные коробки в Сантехшкафах. Реальность вместо ожидания

Всё попадает в мем про Идею и Реализацию. Жесть! Переделывать не стали.

2.3. Кнопки и их подключение.

А как рабочие установили кнопки? И не простые, а дорогие: Legrand Celiane — премиум-серию!

Как-как? Как гопники. Установили на стены, а потом покрасили их так, как будто это выключатель в сельском сортире:

Объект ЖК Марка Шагала: Кнопки были установлены ДО покраски стен

Нельзя так делать! Сначала красятся стены, а потом уже ставится всё оборудование! Да-да! Я слышал от нескольких заказчиков то, что рабочие боятся усрать стены, если будет ставить электроустановку после покраски. Но так это вина не технологии, а рабочих. Что мешает подложить тряпочку, плёнку или картонку-то?

Кнопки пришлось прозванивать и проверять, так как рабочие плохо поняли инструкции о том, что такое кнопки, подключенные шлейфом (ещё раз напоминаю пост про кнопки). Тут меня поражала маркировка жил кабелей. Сраная изоленточка с надписями. Которая ещё и много места занимает…

Объект ЖК Марка Шагала: Дикий (и местами неправильный) монтаж кнопок

После того, как я перебрал часть подключений, я освободил несколько клемм WAGO, заменив их на более компактные ScotchLock’и. Они занимают меньше места, и устанавливать кнопки назад было попроще.

Объект ЖК Марка Шагала: Монтаж кнопок переделан. Сэкономил несколько клемм Wago

Вот вам селфи меня, обалдевшего от возни с этими шлейфами.

Объект ЖК Марка Шагала: Селфи с куском кабеля от кнопок (дикий процесс)

Отдельно я ещё скажу про кнопки с подсветками. Управление подсветками было выведено на отдельные жилы кабелей. Схема подключения была дана в инструкциях. Я приведу пример документации из поста про Проклятый Проект, где мастер тоже всё напутал.

Вот выдержка из инструкции со схемой:

Выдержка из Кабельного Журнала: Инструкция по подключению кнопок на 24V с общей жилой

А вот пример кабельного журнала:

Выдержка из Кабельного Журнала проекта: Подключение кнопок Кухни (Сложное)

Рабочим было похер: они подключали подсветки так, что они или светились постоянно, или так, что подсветки РАЗНЫХ кнопок включались одновременно…

К кнопкам я вернусь, когда дойду до тёплых полов. А пока продолжаем!

2.4. Приводы штор. Проверка.

В некоторых приводах штор были перепутаны сигналы Открытия и Закрытия. Я тоже начал всё прозванивать.

Объект ЖК Марка Шагала: Проверка подключения приводов штор

Заодно увидел, как подключены эти приводы. Делали явно не те рабочие, которые занимались тут проводкой: всё сделано гораздо аккуратней.

Объект ЖК Марка Шагала: Вид на подключение приводов штор

В нише для штор проложен маленький короб, и приводы соединены через небольшую коммутационную коробку.

Объект ЖК Марка Шагала: Коммутационная коробка соединения приводов штор

Я не совсем в курсе, но всё же: нельзя ли было эту коробку разместить поближе и не вести короб?

2.5. Витая пара. Жуткий монтаж розеток.

Мне нужно было обжать всю витую пару около щита и проверить корректность установки LAN-розеток по квартире.

Полез я в щиток… и что я вижу? А то, что две из витых пар обрезаны короче остальных:

Объект ЖК Марка Шагала: Часть витой пары обрезана коротко

Такое уже было на Хач-Монтаже-2:

Адски длинный отрезок кабеля (хватило до соседей)

Там один из кабелей тоже был очень коротким (таким, что пришлось всю патч-панель опускать вниз), а другой — такой длины, что хватило бы до соседней квартиры растянуть…

Вот и тут то же самое! Как так можно протянуть кабели? Почему не уследили?..

Я предупредил заказчика, и обжал все витухи около щита, оставив нужную длину. А те, короткие, так и остались короткими.

А потом я начал всё тестировать. У меня есть старенький тестер IDEAL VDV Pro (я писал про него здесь), который имеет 8 удалённых модулей. Их можно подключать сразу на 8 оконечных точек, а самому стоять около пучка витых пар и прозванивать их. Тестер определит не только правильный обжим, но ещё и номер удалённого модуля.

Состав комплекта поставки IDEAL VDV Pro

Расставляю модули, и начинаю проверять (на фото ниже витая пара выходит из потолка, где находится вентиляционная установка).

Объект ЖК Марка Шагала: Процесс проверки обжима витой пары (удалённый модуль от LAN-тестера)

Когда я проверял те витые пары, которые обжимал сам — всё было отлично. Но когда я дошёл до розеток, тестер сбесился.

Вот тут он пишет, что перепутаны ВСЕ жилы витухи (но IDшник линии он всё равно определил, и это классно):

Объект ЖК Марка Шагала: Неверный обжим розетки (перепутаны все пары)

А тут пишет, что две оборваны, а остальные тоже перепутаны. И снова IDшник определил:

Объект ЖК Марка Шагала: Неверный обжим розетки (перепутаны три пары)

Я охреневаю, потому что знаю о том, что перепутать цвета жил витой пары, которые обозначены на корпусе розеток — это ещё постараться надо.

И открываю розетки:

Объект ЖК Марка Шагала: Вид на обжим LAN-розетки LeGrand Celiane (дорогой)

Это ПОЛНАЯ ДИЧЬ! И, если что, монтаж витухи 6 категории. А сделан так, как будто это монтаж телефонии 3 категории. Бедную витую пару разделали на слишком большую длину, расплели сами пары…

Так делать категорически НЕЛЬЗЯ! Витая пара специально свита для надёжной передачи сигнала. Расплетать и подключать её надо максимально близко к контактам, а не так, как тут сделали!

Посмотрите внимательно на розетку. Первым делом вы увидите то, что хвосты жил не откусаны.

Объект ЖК Марка Шагала: Вид на обжим LAN-розетки (провода витухи не откусаны)

А теперь посмотрите ещё раз. Почему это на левой розетке площадка установлена контактами «3-6-5-4», а на правой «7-8-1-2»?! А я знаю, что в Celiane есть «ключ» — выступ, который не даёт неправильно установить эту площадку. Но он пал смертью храбрых от невежественных рук рабочих. Жеееесть! Вот почему тестер показывал все жилы перепутанными!

А тут посмотрите на саму площадку:

Объект ЖК Марка Шагала: Вид на обжим LAN-розетки (крышка розетки не прожала провода, провода уложены плохо)

Здесь жилы уложены криво, косо, и часть из них не прожата!

Я сообщил заказчику про эту дичь, и он решил переделать всё сам (так как он ITшник), а с рабочих вычесть денег. Я рад, что есть люди, которые штрафуют рабочих! Так держать!

2.6. Тёплые полы. Это фиаско!

А штрафовать рабочих пришлось ещё не раз!

На нашем объекте заложены тёплые полы с управлением от ПЛК кнопкой. Впервые я придумал и применил концепт на щите с СПК в Шелепиху (про него тоже надо написать пост, хах).

Вот как он устроен и работает (я упоминал про него в посте про термостаты тёплых полов):

• От щита идёт кабель МКЭШ 7×0,5, в котором заложены следующие сигналы:
  • Датчик температуры (трёхпроводное подключение + экран кабеля; пост про датчики температуры). Датчик устанавливается в мат тёплого пола так же, как и обычный;
  • Кнопка с подсветкой (три жилы: +24V, Кнопка, Подсветка) управления тёплым полом;
• От щита идёт кабель ВВГ 3×1,5, который соединяется с матом тёплого пола;
• Все соединения датчика, кнопок и мата делаются в подрозетнике за кнопкой тёплого пола.

То есть, разводка тёплого пола отличается от обычной только ещё одним кабелем МКЭШ от щита и «нестандартным» (для тех, кто обычно монтирует тёплые полы) датчиком.

Работает пол по кнопке так:

• Температура задаётся с панели оператора;
• Короткое нажатие включает и выключает нагрев пола;
• (Не реализовано, доступно как идея) Двойное нажатие может переключать уставки температуры — обычная или потеплее;
• Подсветка кнопки:
  • Не горит, если пол выключен;
  • Мигает, если пол включен и идёт нагрев;
  • Горит, если пол включен и нагрет.

Если бы я мог поменять датчики тёплых полов у себя в квартире (это обычные NTC 10k), то я бы переделал себе все свои три тёплых пола на такую систему, потому что это офигенно удобно: не надо крутить ручку на терморегуляторе, чтобы включить или выключить пол, выставляя заданную температуру на нём.

И вот нажимаем мы кнопку… и обнаруживаем, что вместе с подсветкой тёплого пола начинает мигать и подсветка другой кнопки. Это вот и был обещанный выше отсыл к кнопкам. Исправили.

А дальше выясняется, что чёртов тёплый пол греет уже как 5 часов, а его температура как держится в районе 22.37684 градусов — так и держится. Меняются только знаки после запятой. При этом ток тёплый пол потребляет, и сама плитка пола теплее становится…

Ишьты! Лезу я посмотреть на этот дикий монтаж, открываю подрозетник — и на меня вываливается Ктулху:

Объект ЖК Марка Шагала: Тёплые полы на Лоджии (Кнопка)

Классный монтаж у рабочих: что-то на скрутке с изолентой, что-то на WAGO. Кстати, тут как раз видна ошибка подключения подсветок, если присмотреться: два тонких белых провода слева подключены через клемму WAGO на один провод. А должны быть на разные (две отдельные управляемые подсветки).

Это я всё исправил. Но почему ж датчик не видит нагрев мата пола?..

Да потому что они его НЕ УДЛИНИЛИ так, как было написано в документации, а заложили как есть. У датчика заводской кабель имеет длину в 1 метр — вот такой и заложили!

Поэтому датчик достаёт до края стены. Там, где никакого мата тёплого пола и в помине нет:

Объект ЖК Марка Шагала: Тёплые полы на Лоджии (Короткий датчик)

Тут я ещё бы сказал «спасибо» ОВЕНу за их старую версию конфигуратора датчиков на сайте.

Конфигуратор на сайте ОВЕНа для выбора характеристик датчиков

Первые датчики ДТС я применил в коттедже Папушево (вот пост), и тогда заказывал их с длиной кабеля в 1 метр, потому что остальные длины были «серые». У нормальных людей серый — означает «недоступен для заказа». А у ОВЕНа — что это в принципе возможно, но вроде и хз, и вообще пишите нам, а мы скажем.

Обычный же цвет означает то, что такие датчики с такими параметрами уже заказывали, и такой набор параметров есть в базе ОВЕНа, и такой датчик точно можно заказать.

Когда я одним из первых в 2019 году заказывал такие датчики, то там была «доступна» длина кабеля только в 1 метр. Вот я её и заказал, написав в инструкциях и ТехЗадании то, что кабель надо удлинить, а датчик установить в мат пола, как обычно.

Рабочие ничего не читали и просто засунули этот датчик как есть. Вот теперь понятно, почему он никак не реагировал на нагрев пола!

А вот подрозетник кнопок тёплого пола и полотенцесушителя в ванной:

Объект ЖК Марка Шагала: Тёплые полы Санузла (Разделка кабелей в подрозетнике)

Здесь рабочие просто обнаглели! Подсветки кнопок тоже были подключены неправильно, но самый треш — это кое-как обкусанный экран кабеля МКЭШ! Ну что у них? Термоусадки нет (да, знаем — нет)? Ведь эти жилки легко могли попасть в клеммы WAGO, которыми подключается питание мата тёплого пола, и всё замкнуть!

С датчиком в ванной такая же фигня. Он установлен настолько, насколько хватило заводского кабеля. Но это всё — ерунда. Потому что вскрылся ещё более страшный косяк!

На фотографии ниже я измеряю обрезком витой пары длину трубы в полу, до которой можно пропихнуть датчик. И она тоже короткая — чуть длиньше кабеля датчика!!!

Объект ЖК Марка Шагала: Тёплые полы Санузла (Короткий датчик)

То есть мало того, что эти придурки не нарастили кабель от датчика — они ещё и трубу для закладки датчика сделали короткой! Поэтому даже если датчик нарастить — до мата пола, где идёт нагрев, он не достанет! Заказчик остался без регулирования тёплых полов. Говорит, что перепишет программу и будет включать их по часам.

А рабочие снова будут оштрафованы! Так им и надо!

2.7. Датчики протечки в конвекторах.

Дальше я выдохнул и занялся проверкой датчиков протечек в напольных конвекторах. В каждом конвекторе у нас находится датчик протечки и датчик температуры, чтобы можно было включать конвектор, когда он остыл и выключать, когда нагрелся, по аналогии с тёплыми полами.

Объект ЖК Марка Шагала: Проверка подключения датчиков в конвекторах

Датчики протечки тоже не работали. Потому что монтажники перепутали их провода и подключили их неправильно! Слава все богам, что сами датчики от этого не сгорели, а просто не работали!

Я переподключил датчики так, как должно быть, и заодно засунул датчик температуры в рёбра конвектора.

Объект ЖК Марка Шагала: Датчик протечки и датчик температуры в напольном конвекторе

2.8. Нежданчик! Суровое межфазное замыкание!

К вечеру с работы приехал заказчик, мы обсудили все ошибки рабочих, а потом решили повключать разные дифавтоматы а щите, чтобы проверить работу розеток и техники кухни.

Включаю, включаю, включаю — и тут БАБАХ! Из щита аж ИСКРЫ полетели! И вводной автомат на квартиру на этаже вырубился. Вот мы охренели-то.

А потом начали рассуждать. Ага, мол, замыкание было. Какое? Где? Я полез тестером в щит, и начал всё проверять. Странно: между фазами и нулём замыкания нет. А если проверить между фазами? А вот между фазами — есть! Вот из дифавтомата-то искры и посыпались: он отключал более высокое напряжение, и дуга в момент замыкания была жирнее.

Но как такое возможно? Ведь до этого щит работал, и межфазного замыкания в нём не было! Пока заказчик офигевал, я вспомнил один свой объект, на котором ремонтники зачем-то сделали шлейф между розетками Холодильника и Посудомойки, которые стояли рядом. Я тогда подключил один кабель, напряжение через шлейф пошло на второй, и меня от него током шибануло.

Беру тестер и проверяю на наличие замыканий между выключенными дифавтоматами.

Есть! Вот оно:

Объект ЖК Марка Шагала: Странное межфазное замыкание при выключенных дифавтоматах

Действительно! Чёртовы рабочие зачем-то сделали шлейф между разными розетками. Я тут их пальцами пытаюсь показать:

Объект ЖК Марка Шагала: Между этими розетками сделан шлейф, которого не должно быть

Одна линия называлась «Техника: Посудомойка, СВЧ-Печь», а другая — «Техника: Измельчитель, Фильтр воды, Вытяжка». Они должны были идти по разным стенам разными кабелями.

Но рабочие зачем-то сделали между ними шлейф. Вон, прям на розетках замыкание и есть:

Объект ЖК Марка Шагала: Да! Так и есть! Шлейф между розетками, где не надо!

А вот и гроза шлейфа — эта перебинтованная розетка, на которую должен был идти один кабель, а пришло два.

Объект ЖК Марка Шагала: Жуткая ЕЛДА из кабелей, замотанных изолентой

Рабочие тут ещё и мучались, чтобы их в эту мелкую розетку вставить и закрутить. Даже жилы зачистили длиннее, чем надо. Или они просто повылезли…

Объект ЖК Марка Шагала: Здесь должен быть конец шлейфа, а не его продолжение

Всё, что надо было — размотать изоленту с этого инвалида и обрезать (заизолировав) один из кабелей, предварительно прозвонив его.

В итоге рабочие получили кучу штрафов, а потом всё исправляли под контролем заказчика. Я же для себя понял, что я готов выезжать на такие объекты за двойную плату (так как это для меня нештатный режим работы) и при условии, что мне обеспечат транспорт. В принципе это можно обставить как «Пусконаладка автоматики».

3. Щит в ЖК м. Аэропорт.

Щит в ЖК м. Аэропорт (общий вид)

Вот что умеет этот щит (я снова всё скопировал из Технического Задания на проект):

• Щит собран на базе ОВЕН ПЛК110;
• В качестве корпуса щита использована WR-рама высотой на 12 реек (1800 мм) и шириной на 3 рейки (750 мм);
• Ввод — три фазы. Максимальный номинал вводного автомата — 40 А;
• Защита от аварийного напряжения на вводе (РН-263t с индикацией текущего напряжения / тока / мощности на выбор кнопкой);
• Переключатель фаз ПЭФ-319 для питания важных нагрузок щита (неотключаемые линии и ПЛК);
• Термозащита щита от возгорания при сильном перегреве (до +60 градусов);
• Аварийное отключение щита по команде от ПЛК (выдаётся при его внутреннем перегреве ПЛК больше +65 градусов или программно по нужным условиям);
• Отключение Полного Питания щита на отпуск при помощи контактора с ручным управлением EN40-40. Контактор управляется от ПЛК. Также есть возможность включить его вручную в аварийном режиме без ПЛК, чтобы запитать всю квартиру. Состояние контактора заводится в ПЛК через дополнительный контакт, при помощи чего он может отключать часть других нагрузок (гасить свет, воду, снижать температуру отопления);
• Розетка в щите на DIN-рейку (по требованию Управляющей Компании);
• Звонок в щите на DIN-рейку, который управляется от ПЛК по внешней кнопке (со стороны входной двери) или по другим условиям (протечки, аварии и прочее). Звонок можно аппаратно отключить в щите выключателем. Питание с автомата защиты звонка выведено на резервную клемму «Домофон» и может использоваться в будущем для подключения видеодомофона. Цепь внешней кнопки развязывается через отдельный блок питания, чтобы внешне нельзя было замкнуть основной блок питания ПЛК;
• Сбор информации и управление устройствами HVAC по квартире (датчики WirenBoard и панельки Carel с кнопками и энкодером для регулирования яркости освещения LED-лент) по интерфейсу RS-485 (скорость 19 200, 8, N, 1 вместе с питанием +24V). Дополнительно эта линия проводится через Коллекторный шкаф и Сантехшкаф для того, чтобы в будущем можно было подключить туда модули ввода данных и собирать разную информацию (температуры, давление и т.д.);
• Управление контроллером Фанкойлов ELECTROLUX ECCM03 по интерфейсу RS-485 (без питания +24V, контроллер имеет своё питание 230V). Так как не до конца понятны настройки скорости и режима связи этого контроллера и то, удастся ли увязать его в общую сеть RS-485 с другими устройствами HVAC по квартире, то мы выделяем для него отдельный интерфейс RS-485, сделанный из порта RS-232 при помощи преобразователя ОВЕН АС-3М. Сам контроллер управляет фанкойлами по кабелю связи, который прокладывается по месту от каждого фанкойла до контроллера, а фанкойлы получают питание 230V AC от щита;
• Датчики защиты от протечек Нептун SW-005 (с выходом «Открытый Коллектор» — ОК) для определения протечек в зонах Коллекторного шкафа, Конвекторов Зала и Спальни, Постирочной, Кухни, Ванной и Туалета. ПЛК получает сигналы от этих датчиков и перекрывает воду с фиксацией аварии. Снять аварию можно по кнопкам в щите (с подсветкой, которые показывают состояние работы кранов и аварий протечки — отдельная кнопка для Отопления и отдельная кнопка для Воды);
• Краны с электроприводом Нептун на 230V, установленные попарно на Подаче и Обратке в Коллекторном шкафу и на ХВС и ГВС в Сантехшкафу. При помощи этих кранов ПЛК может перекрывать отопление и воду при протечках или по другим условиям (Отпуск);
• Термоголовки Oventrop AC 24V с управлением 0..10V (1012953 Aktor T ST L NC) в Коллекторном шкафу отопления для управления конвекторами Зала (Правый и Левый) и Спальни по сигналам от ПЛК. Для формирования сигналов 0..10V используется отдельный блок питания на 15 Вт;
• Электромагнитные клапаны +24V DC под фитинги John Guest для управления фильтром воды на кухне с обратным осмосом (три штуки — Вход, Выход, Дренаж), которые переключают направление воды в фильтре для его дозированного налива или промывки;
• Электромагнитный клапан +24V DC CEME 8614NN120SBC2 (или клапан CEME 8614NN120SBDF (230V AC) с заменой катушки на CEME BC2RIC 24V DC) для управления сливом писсуара по датчику движения WirenBoard (WB-MSW v3) или кнопке, расположенной рядом с писсуаром;
• Заложенные запасы и резервы на случай смены бытовой техники: линия на Варочную панель с запасом подключения для трёх фаз, линия на Духовку с запасом по сечению, некоторые розетки с запасом на будущее (измельчитель);
• Управление лампами освещения в обычном режиме — включение и выключение — при помощи реле TE RTS3T024, стойких к высоким стартовым токам LED-ламп;
• Управление светодиодными лентами при помощи диммеров с входным сигналом 0..10V (устанавливаются по месту около LED-лент). Сигналы 0..10V формируются в щите и выдаются по экранированным кабелям на диммеры LED-лент. Когда LED-лента отключена (уровень яркости равен 0), ПЛК программно снимает питание 230V со входа блока питания LED-лент. Для формирования сигналов 0..10V используется отдельный блок питания 15 Вт;
• Питание некоторых групп света (подсветки шкафов) без управления ПЛК: на них подаётся 230V напрямую. Эти группы света управляются реле от ПЛК, но ПЛК держит их всегда включенными;
• Передёргивание питания подсветки зеркала для её централизованного выключения вместе с основным светом: данная подсветка встроена в зеркало, управляется с его сенсорных кнопок, и выключить её можно только передёрнув её питание. ПЛК всегда держит включенным реле этой группы света и кратковременно (на несколько секунд) отключает его по команде гашения всего света в квартире;
• Ручное включение некоторых групп света (по одной на помещение) в аварийном режиме в обход ПЛК при помощи переключателей на щите: даже если ПЛК отключится, освещение можно будет включить;
• Все кнопки используются без подсветок с питанием на +24V DC, а управление светом по кнопкам делается Заказчиком по своему алгоритму кольцевого переключения: в каждом помещении есть по две кнопки (увеличить, уменьшить), которые переключают группы света по нарастанию или убыванию сначала в этом помещении, а потом — по всей квартире. На момент запуска щита испольуется простой алгоритм: каждая кнопка в помещении включает или выключает группы света в обычном режиме.

Сожалею, но фотографии общего вида собранного щита у меня в Студии получились плохие. Поэтому я покажу вам фотографию щита, уже установленного в квартире:

Щит в ЖК м. Аэропорт (вид без пластронов в квартире)

Большинство решений в этом щите похожи на те, которые применялись в щите на Марка Шагала. Да чего уж говорить-то! Эти решения — мой стандарт сборки щитов на базе ПЛК. Однако и про этот щит я вам тоже расскажу, но будьте готовы к тому, что кое-что будет повторяться.

На вводе у нас тут стоит рубильник с расцепителем от системы термозащиты. ПЛК тоже может выключить ввод этого щита, если определит свой критический перегрев или если ему будет подана команда (если это будет написано в программе ПЛК).

Далее питание подаётся на кросс-модуль неотключаемого питания и на автомат защиты переключателя фаз. Автомат я стал ставить четырёхполюсный для более удобной разводки и коммутации нуля. А к переключателю фаз добавлять байпас на фазу L1 на тот случай, если переключатель фаз будет глючить, или он сдохнет.

Щит в ЖК м. Аэропорт: Ввод и силовая часть

Ну а далее у нас стоит контактор, который отключает часть нагрузок щита на то время, пока в квартире никто не живёт. Он взят с ручным управлением. После него стоит индикаторная лампочка, а дальше — цепи термозащиты и звонка (справа, не показана на фото).

Щит в ЖК м. Аэропорт: Контактор полного питания и Термозащита

На контактор установлен дополнительный контакт при помощи которого ПЛК определяет его состояние в программе. То есть, даже если мы при работающем ПЛК выключили контактор вручную — ПЛК всё равно про это узнает и отреагирует.

На этот раз в щите блоков питания ещё больше. Идея — та же, как и в щите Шагала: разнести некоторые цепи и нагрузки (особенно аналоговые выходы) по разным блокам питания, чтобы они не влияли друг на друга и не выжгли мне половину оборудования в щите, если какой-то монтажник подаст 230V на сигнал 0..10V (снова напомню про такие сигналы).

Щит в ЖК м. Аэропорт: Вид на силовую часть (дифавтоматы)

Блоки питания тут снова запитаны через мини-кросс-модуль, чтобы не тащить на них цепи из наконечников НШВИ(2), которые плохо вставляются в клеммы блоков питания Mean Well серии HDR (я использую такие блоки питания, вот пост про них и другие).

Кстати, много блоков питания будут суммарно создавать высокий импульс стартового тока (помните про блоки питания светодиодного освещения?). Чтобы автомат защиты питания ПЛК и Автоматики ложно не срабатывал, я использую ограничители стартовых токов Mean Well ICL-16-R. Причём я ещё ставлю контрольную лампочку, которая показывает то, что питание ПЛК включено, и запитываю её после ограничителя стартовых токов. Поэтому, если она горит — то питание точно приходит на все блоки питания.

Ещё в щите установлен звонковый трансформатор ABB TM 40/24 (его можно увидеть правее кросс-модулей на фотографии вводной части щита). Но не для питания звонка, а для питания термоголовок Oventrop с управлением 0..10V. Потому что эти хреновины требуют строго переменного напряжения, хоть и управляются постоянным сигналом. В будущем, если мне кто-то готов подарить такую головку (даже пусть нерабочую), я напишу про такие головки пост, так как их управление отличается от стандартного и несколько ломает мозги.

Моя находка, которую я потом стал применять в других щитах — это кнопки ABB серии E210 (напоминаю пост про эту серию) модели E217-16-10G48. Это кнопки шириной 0,5 DIN-модуля (аналогов на конец 2024 года нет) с лампочками.

В моём случае это синие лампочки на питание 24..48 V DC. Я использую их для управления водой (поэтому они и синего цвета).

Щит в ЖК м. Аэропорт: Классные кнопки для управления водой (E217-16-10G48)

В ПЛК написана классная и удобная программа:

• Нажатие на кнопку открывает или закрывает краны воды;
• Если лампочка горит — то вода открыта. Если не горит — то закрыта;
• При аварии протечки вода закрывается, а лампочка начинает мигать. Такая авария запоминается и снимается длинным нажатием на эту кнопку.

И всё это — 0,5 DIN-модуля! Это ОЧЕНЬ круто! Те, кто не производит такую модульку, теряют много денег и авторского признания!

Щит в ЖК м. Аэропорт: Кнопки E217-16-10G48 для управления водой под пластроном

Все силовые нагрузки в щите снова защищены дифавтоматами, а линии освещения и мелких нагрузок — УЗО и автоматами. Вся автоматика ПЛК расположена в нижней части щита. У нас тут даже свободное место осталось.

Щит в ЖК м. Аэропорт: Автоматика ПЛК с исполнительными реле

В этом щите ПЛК и модули ввода-вывода занимают меньше места, так как тут нет аналоговых датчиков температуры и модулей измерения параметров электросети. Да и исполнительные реле тоже заняли всего одну DIN-рейку.

Щит в ЖК м. Аэропорт: Автоматика ПЛК и модули ввода-вывода

Так как заказчик заранее хотел потренироваться в разработке алгоритма управления светом, то он купил ПЛК до сборки щита. Поэтому я поставил свой подменный ПЛК, а мы договорились о том, что прямо на квартире заказчика при пусконаладке щита (тогда уже было известно, что рабочие ИСПУГАЛИСЬ, и я приеду работать) поменяем ПЛК на его собственный.

Рядом с ПЛК поместились кросс-модуль питания +24V (ПЛК и модули ввода-вывода) и +24R (для реле и исполнительных устройств). Там же встал преобразователь интерфесов ОВЕН АС-3М, так как нам понадобилось три интерфейса RS-485, а в ПЛК есть только два.

Щит в ЖК м. Аэропорт: Преобразователь интерфейсов ОВЕН АС-3М

Как обычно, все цепи внешних сигналов защищены у меня клеммами с предохранителями (снова напоминаю про них пост). И снова я напомню то, что при помощи этих клемм можно выключать такие цепи на этапе монтажа щита.

Щит в ЖК м. Аэропорт: Клеммы защиты кнопок, датчиков и выходных сигналов

Так как тут у нас есть четыре электромагнитных клапана с катушками управления на 24 V DC, то я не только выделил под них отдельный блок питания, а ещё и сразу установил защитные диоды, которые будут гасить напряжение от самоиндукции их электромагнитов.

Щит в ЖК м. Аэропорт: Защитные диоды для управления клапанами 24V DC

Я считаю, что такие диоды лучше установить сразу в щите: это даёт гарантию того, что они всегда будут включены в цепь. А то, если ставить такие диоды прямо на катушки клапанов, есть шанс того, что их туда установить забудут.

Отдельный блок питания под клапаны выделен для того, чтобы напряжение самоиндукции гарантировано (даже если диод пробьёт) не пошло в другие места автоматики ПЛК. А то мне наш читатель Bayk как-то рассказывал байку о том, как у него от одного блока питания работали клапаны и аналоговые входы 4..20 мА. Высокое напряжение самоиндукции при аварийном выключении всех клапанов одновременно пошло на питание входов и всё спалило.

Для аналоговых выходов нужны нагрузочные резисторы номиналом в 2 кОм. Я всегда размещаю их на клеммах. Это очень удобно.

Щит в ЖК м. Аэропорт: Нагрузки для аналоговых выходов 0..10V

Несколько помучил меня контроллер фанкойлов Electrolux ECCM03. Заказчик очень просил установить его в пластрон щита (хотя лучше всего было бы поставить его на стенку рядом со щитом).

Контроллер Electrolux ECCM03: Общий вид

Контроллер этот замороченный и может управлять аж до 64 фанкойлами по какому-то своему протоколу.

Контроллер Electrolux ECCM03: Вид спереди

Проблема была в том, что у него есть нижняя крышка, за которой находятся кнопки настройки и управления, а она открывается так, что не даст установить его заподлицо в пластрон.

Контроллер Electrolux ECCM03: Передняя крышка мешает установить его заподлицо в пластрон

Волевым решением я вклеил его в пластрон с выступом.

Контроллер Electrolux ECCM03: Установлен в пластрон

Это было единственно верным решением. Тут и сам корпус открывается, и та самая крышка кнопок.

Контроллер Electrolux ECCM03: Установлен в пластрон (вид спереди)

Я подал на него питание и RS-485 для Фанкойлов и для ПЛК, проверил то, что сам контроллер включается — и на этом мои полномочия закончились, так как заказчик не смог достать на него карту регистров Modbus…

Контроллер Electrolux ECCM03: Тестирование работы (подано питание)

Ну а дальше для щита была написана простая программа, он был успешно сдан, а потом запакован и погружен в машину для перевозки. Этот щит был обычной высоты, и поэтому влез в лифт без проблем.

Щит в ЖК м. Аэропорт: Погружен для перевозки на объект

Я тут опробовал новое решение: снять крайние пластроны и стойки с рамы, чтобы их не побили при перевозке. Оно оказалось удачным, так как рама опирается на сам профиль, а не на края пластрона. Но… это был ещё один косяк, который устроили рабочие на объекте. Сейчас я про всё расскажу!

4. Объект ЖК м. Аэропорт.

Итак, первое, что меня встретило на объекте — это временное питание квартиры, которое было сделано на основе щитка от застройщика.

Объект ЖК м. Аэропорт: Временное питание квартиры, сделанное рабочими

Это правильно, и так и надо делать: все линии света и розеток подключаются на 1-2 автомата в щитке, и квартира ждёт готового щита.

4.1. Забытые стойки пластронов.

Сразу, перед тем, как я начал работы, я нашёл первый косяк: монтажники, которые крепили WR-раму, забыли вставить стойки пластронов, которые мы снимали при перевозке!

Объект ЖК м. Аэропорт: Рабочие забыли установить стойки пластронов (они были сняты при перевозке)

Это было ужасное фиаско, так как рама была установлена вплотную к профилю для гипсокартона, который ограничивал нишу, построенную под неё! Кое-как при помощи зубила (оно зашло как мини-ломик) мы отжали раму и вставили туда эти стойки.

4.2. Подключение кабелей к щиту (всех) и замена ПЛК.

Первым делом я начал подключать кабели к щиту. На этом объекте мне надо было полностью подключить свой щит, а не только автоматику.

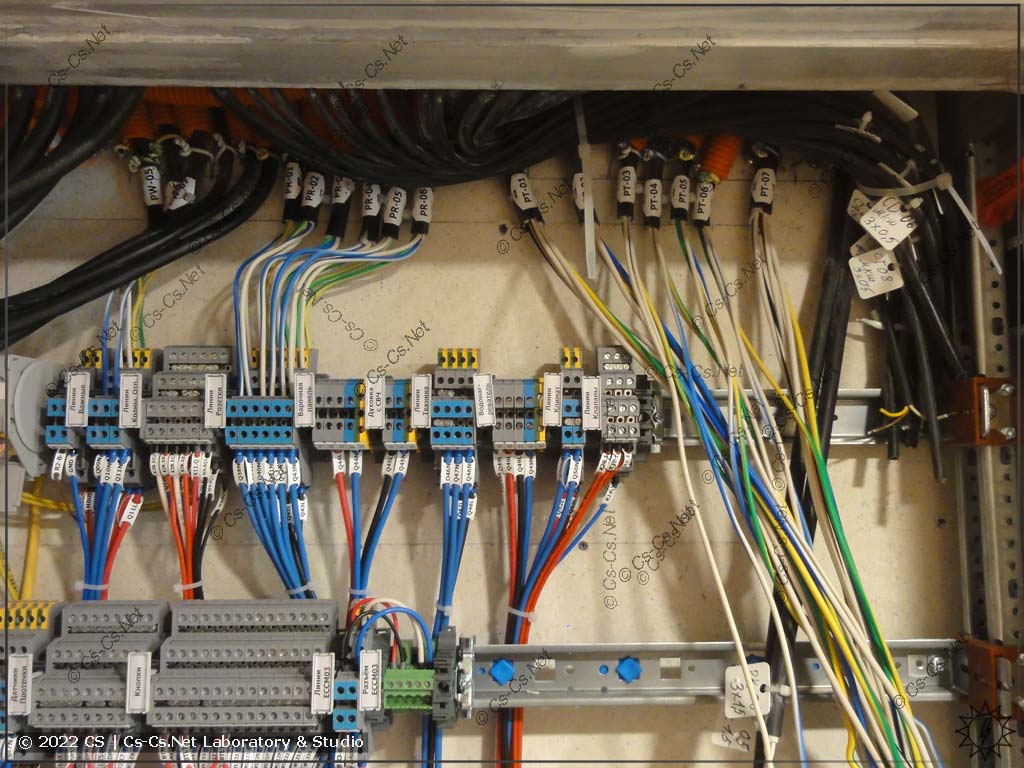

Объект ЖК м. Аэропорт: Начал подключать силовые кабели (Розетки, Техника, Климат)

Хоть здесь монтажники и боялись всё подключать, но они были менее всратые, чем на объекте Марка Шагала. Более того! Они даже разложили все кабели в том порядке, в каком они шли в кабельном журнале. Поэтому моя задача упростилась: можно было подключать все кабели подряд.

На примере этого щита я хочу описать идею того, как надо подключать щиты с автоматикой на ПЛК. Нам надо сделать это так, чтобы подольше не выключать временный щиток и временное питание квартиры, но при этом нам надо подключать линии освещения, которые не будут работать до тех пор, пока мы не запустим щит и ПЛК в нём, да?..

Я решаю эту задачу так. Вначале я подключаю все линии розеток, техники и климата, так как чаще всего временное освещение квартиры от них не работает, и их можно отключить первыми.

Затем я подключаю линии ламп освещения начисто. Делать это придётся при свете времянки или фонаря.

Объект ЖК м. Аэропорт: Подключил все силовые кабели (Свет, Розетки, Техника, Климат)

Вроде как по инерции мышления дальше мы должны подключать лини кнопок, датчиков, а потом запускать щит в работу и включать освещение…

Но нет! В моих щитах есть переключатели ручного включения света вне ПЛК! Поэтому после того, как я подключил линии ламп освещения, я могу подключить вводной кабель к щиту, запустить щит и включить освещение квартиры в ручном режиме, работая при комфортном свете!

Объект ЖК м. Аэропорт: Включаю освещение в ручном режиме благодаря переключателям на щите

Так я и сделал. Работы здесь заняли два дня, и я с первого же дня работал при свете.

Вот так я подключил все кабели к щиту. Я НЕ специалист в разделке и подключении жёстких кабелей, так как закончил делать монтаж проводки на объектах аж в 2012 году. Но мне кажется, что получилось сносно.

Объект ЖК м. Аэропорт: Все кабели полностью подключены к щиту

Я использовал электрическую отвёртку, чтобы закручивать винты клемм, как я делаю при сборке щитов. Это ускорило работу в несколько раз. Тут я сразу вспоминаю того монтажника, который подключал Проклятый Проект (ссылка на пост). Я ему предлагал использовать отвёртку как раз на основании опыта работы с этим щитом. Но он сказал, что это всё какое-то новое и непонятное, и отказался. А зря!

В этом же разделе покажу вам то, как мы меняли мой ПЛК на ПЛК заказчика. Я ещё и ещё раз рад тому, что у ОВЕНа есть съёмные клеммы. Замена ПЛК заняла буквально 5 минут. Открутил винты, скинул клеммы, поменял ПЛК, накинул клеммы.

Объект ЖК м. Аэропорт: Спасибо съёмным клеммам ОВЕН. Меняем мой ПЛК на ПЛК заказчика

После того, как силовая часть щита была подключена, можно было заниматься проверкой подключения датчиков и другого оборудования.

4.3. Чем впечатлил объект.

Больше всего мне запомнился СРАЧ и НЕОРГАНИЗОВАННОСТЬ! Именно после работы на этом объекте я составил суровые правила работы на выездах, где написал о чистоте и о том, чтобы на объекте не было других мастеров.

Здесь постоянно сновали какие-то люди и доставки. Стоишь ты при входе на стремянке, подключаешь провода — а тут курьер привёз кучу замороженной рыбы. Всё обесточено, холодильник тоже временно не работает, и заказчик начинает сортировать эту рыбу (а она воняет, фуй), и спрашивает, когда заработает холодильник. Блин, ну это никуда не годится!

А потом пришли дверщики, вставили в двери замки и насрали везде опилками. Их хрен кто убрал, и они зашкварили мне носки.

Объект ЖК м. Аэропорт: Грязь на объекте

Так не должно быть! Если уж позвали меня (в смысле, что для меня такие выезды — это неформат и исключение, если рабочие не справляются с задачей), то будьте добры: обеспечьте чистоту и тишину.

А второе — ПИССУАР! Когда какие-нибудь заказчики стесняются и говорят, что выдумали какую-то дичь, я привожу им в пример этот объект и говорю, что никакой дичи нет, и что у всех разные уклады жизни и быта, и разные запросы к технике и автоматике, и что это нормально (так и есть).

Объект ЖК м. Аэропорт: Писсуар на объекте

Единственный вопрос, который у меня тут есть — это то, почему писсуар расположен со стороны того места, где человек будет лежать головой в ванной?.. Не будет ли посторонних запахов?

4.4. Подключение кранов Нептун через коммутационные коробки.

Так как тут рабочие наподключали что-то даже без прозвонки и без маркировки жил кабелей, то я полез проверять все цепи сигналов и управления. Первыми были краны защиты от протечек на воде и отоплении.

И вот что я увидел:

Объект ЖК м. Аэропорт: Подключение кранов Нептун рабочими

Блин! Ну какого фига? Да! Это просто открытый клеммник, который болтается в воздухе. С рабочим напряжением 230V!

Концы жил не обжаты, а просто скручены и воткнуты в клеммник как попало:

Объект ЖК м. Аэропорт: Вид на соединение кранов Нептун рабочими

В общем, я снова купил коммутационные коробки, по месту просверлил в них отверстия, установил сальники PG и завёл туда все кабели.

Объект ЖК м. Аэропорт: Коробка с сальниками для подключения кранов Нептун

Рабочие, гады, ещё их и коротко обрезали.

Дальше я опрессовал их наконечники НШВИ и закрутил в тот же клеммник.

Объект ЖК м. Аэропорт: Соединение кранов Нептун переобжато наконечниками НШВИ

Вот так стал выглядеть монтаж. Теперь ему и вода не страшна, и оголённые провода не торчат, и соединения надёжные.

Объект ЖК м. Аэропорт: Вид на подключение кранов Нептун в Сантехшкафу после переделки

Точно так же я привёл в порядок коллекторный шкаф отопления, только там в коробке были скоммутированы краны и приводы Oventrop.

Объект ЖК м. Аэропорт: Вид на подключение кранов Нептун и головок Oventrop в шкафу Отопления

4.4. Подключение кнопок.

Кнопки на этом объекте вообще никто не подключал. И даже жилы не прозванивал.

Но при этом само подключение было очень простым, так как кнопки были без подсветок. Если такое встречается на объекте, то тогда можно прозванивать кабели по месту, используя таблицу сигналов ввода-вывода.

Для примера я взял таблицу из поста про тестирование и отладку проектов на ПЛК (она не соответствует этому щиту):

Пример таблицы сигналов ввода-вывода для ПЛК с их назначением в щите

В нашем случае на кнопки были заложены кабели МКШ 5×0,5 (напоминаю пост про них) с таким распределением жил:

• +24V (Общий)
• GND (Если нужно будет сделать подсветки в будущем)
• Клавиша 1
• Клавиша 2
• Резерв

Так как в кабелях МКШ всегда минимум две жилы имеют различные цвета, то логично было бы использовать их для обозначения +24V и GND. Тут нам вообще повезло, так как кабели оказались с красной и синей жилами.

Оставалось определить то, какие жилы за какие кнопки отвечают. Так вот если подсветок у кнопок нет — то нет шансов замкнуть GND подсветки с плюсом питания кнопок. И поэтому можно схалявить, прозванивая жилы по месту.

Для этого один человек (заказчик) встаёт к щиту вместе с распечаткой сигналов ввода-вывода, а другой (я) замыкает с +24V жилы кабеля. Благодаря тому, что у ОВЕНа (опять спасибо ему) есть индикация срабатывания входов и выходов на их модулях, мы сможем увидеть то, какой вход активирован и по таблице понять, какая кнопка была нажата.

Если это нужная нам кнопка — то мы можем сразу же подключить её и продолжать прозванивать остальные жилы кабеля.

Вот таким быстрым способом мы «прозвонили» и подключили все кнопки по квартире за буквально час времени!

Объект ЖК м. Аэропорт: Подключение кнопок (проблем не было)

4.5. Проверка LED-лент по 0..10V.

В квартире было несколько светодиодных лент, которые управлялись по аналоговому сигналу 0..10V. Монтажники подключили их блоки питания кабелями. Я закладываю кабели МКЭШ 2×0,75, чтобы не было потерь сигнала на длинных линиях.

Подключили они их всрато: без обжима наконечниками, а экран кабеля замотали изоленточкой. Даже термоусадки не нашлось!

Объект ЖК м. Аэропорт: Подключение блока питания LED-ленты по 0..10V рабочими

Но хотя бы правильно. Поэтому LED-ленты заработали.

Объект ЖК м. Аэропорт: Светодиодная лента диммируется от ПЛК (ура)

Включить их позволил режим теста щита, при котором все выходы щита активируются на постоянную работу и максимальный уровень. Как я уже говорил, я всегда делаю такой режим и использую его как для проверки модулей ввода-вывода, реле и прогрузки блоков питания, так и для проверки работы оборудования на объекте.

4.6. Датчики протечки Нептун. Монтаж без документации.

Внезапной проблемой были датчики протечки Нептун (я вовсю использую их в своих проектах).

Их подключение было сделано вот так:

Объект ЖК м. Аэропорт: Датчики протечки Нептун (хер знает какое подключение)

Что-то то ли спаяно, то ли скручено, и замотано поверх изолентой. И при этом НИ СЛОВА о том, какие цвета жил с чем соединены.

Здесь я снова отправлю вас к посту про инструкции к щитам, которые я мощно апгрейдил и добавил туда кучу пунктов с указанием о том, как подключать разное оборудование и датчики. В том числе и датчики протечки.

Раскрыл я свои инструкции и черновую табличку подключений кабелей и стал всё сверять:

Объект ЖК м. Аэропорт: Датчики протечки Нептун (изучаю свою же документацию, чтобы понять, как должно быть)

Я снова позанудствую и скажу, что монтажники, которые подключают мои щиты на объектах, должны составлять табличку о том, какие жилы кабелей куда подключены. Я тоже описал это как одно из требований Договора, которое лишает щит гарантии и поддержки.

Здесь я составил такую табличку сам и после выполнения работ переслал её заказчику:

Пример документации, где подписаны цвета и назначения жил кабелей

А позже на основании такой таблички я перепрограммировал свою CS CRM (все посты про неё по тэгу) так, чтобы она выводила подключения кабелей к щиту тоже в виде таблички, а не списка. Они сразу стали более читаемыми.

Новый вариант Кабельного Журнала с табличным способом вывода подключения кабелей к клеммам щита

В общем, в итоге мне понадобилось вскрыть то, что там навертел монтажник, и посмотреть, какие цвета проводов он использовал.

Объект ЖК м. Аэропорт: Датчики протечки Нептун (подключены рабочими, проверяю соответствие жил)

После этого я подключил датчики протечки в щит, и они успешно заработали.

4.7. Панельки CAREL th-Tune и поиск потерянного шлейфа.

Основная возня у нас с заказчиком была с панельками CAREL th-Tune. Он где-то откопал их и выяснил, что они поддерживают протокол Modbus и могут передавать по нему сигналы о нажатии своих кнопок и крутилки (0-100%). Заказчик хотел повесить на кнопки какие-то свои функции, а при помощи крутилок регулировать яркость LED-лент (это лучше, чем возиться и писать код диммирования одной кнопкой, как в Проклятом Проекте было).

Объект ЖК м. Аэропорт: Панельки CAREL th-Tune

Дополнительно можно управлять их дисплеем, зажигая там разные значки. Идея таких панелек мне очень нравится. Было бы здорово, если кто-то начал их производить после исследования рынка (например, WirenBoard), но учёл муть, сделанную CAREL.

Во-первых, эти панельки активно используют чёртовы Coil (биты), а не регистры. Поэтому ОВЕНский ПЛК110, который хоть работает на базе быстрого CodeSys 2.3, не умеет работать с Coil’ами, опрашивая их по одному (только по 8 штук за раз). А значит обмен с этими панельками надо программировать через библиотеки, что сложнее, так как надо городить конечный автомат для опроса всех устройств.

Во-вторых, эти панельки долбанутые тем, что их надо постоянно опрашивать по Modbus и правильно инициализировать. Заказчик еле-еле откопал карту регистров на них (вообще этот проект постоянно связан с глючными картами регистров). Насколько я помню, в течение нескольких секунд после того, как на панельку подано питание, надо записать какое-то значение в один регистр, а потом периодически опрашивать другой регистр.

Если этого не сделать — то панелька уходит в ошибку и перестаёт отвечать на запросы в принципе. Поэтому мы долго мучались, пытаясь опросить её через обычный Modbus Poll, и не понимали, что тут не так: то ли регистры неверные, а то ли ещё что-то.

Монтируются панельки в обычный подрозетник. Нужно подать на них питание +24V DC и линию связи RS-485.

Объект ЖК м. Аэропорт: Панельки CAREL th-Tune (процесс подключения к Modbus)

Первая панелька при опросе из ПЛК сразу заработала. А вторая — нет. На неё почему-то не приходило питание.

Мы с заказчиком тупили, так как был конец дня, а потом вспомнили: у нас же заложен шлейф RS-485 для датчика движения WirenBoard около кнопки слива писсуара!

Объект ЖК м. Аэропорт: Панельки CAREL th-Tune (поиск шлейфа Modbus)

Конечно же, про него все забыли. Стоило его соединить — и всё заработало.

Объект ЖК м. Аэропорт: Панельки CAREL th-Tune (соединённый шлейф Modbus)

Вот и последняя панелька на конце шлейфа:

Объект ЖК м. Аэропорт: Панельки CAREL th-Tune (панелька на конце шлейфа)

А вот и панелька в интерьере (я как раз программирую их на ноуте):

Объект ЖК м. Аэропорт: Панельки CAREL th-Tune (вид в комнате на стене)

4.8. Финал!

На этом мои работы были закончены. Я подключил все кабели, проверил работу всех систем, дописал Заказчику опрос панелек CAREL th-Tune и сдал всю работу.

Вот как выглядит подключенный щит со стороны кабелей:

Объект ЖК м. Аэропорт: Вид на готовый щит (верхняя часть)

А вот так со стороны ПЛК и модулей ввода-вывода:

Объект ЖК м. Аэропорт: Вид на готовый щит (нижняя часть)

Я рад этому проекту! Щит тут получился вполне простой, и там ещё и свободное место есть. Можно добавить интеграцию с HomeAssistant, например, или какие-то другие вещи.

Щит у заказчика находится в нише около входной двери:

Объект ЖК м. Аэропорт: Готовый щит в интерьере прихожей

Вот так щит выглядит с закрытыми пластронами. На момент сдачи проекта дверь в нише ещё не была сделана, но потом обязательно будет!

Объект ЖК м. Аэропорт: Готовый щит в нише в стене

Проекту исполнилось 16 лет! Поддержать проект материально, проспонсировать проекты Автора или сделать ему подарок можно на этой странице: "Донаты и Спонсорство, Список Желаний".
