Щит для квартиры, собранный на базе умных ZigBee реле Xiaomi Aquara
Итак, странных щитов подъехало! Сейчас я расскажу вам про то, как я проектировал и собирал щит на умных ZigBee-реле Xiaomi Aqara с AliExpress и про то, как я крепил эти реле на сам щит, так как у них нет штатного крепления на DIN-рейку.
Щит этот собирался в 2022 году, и заказчик нашёл все материалы сам из остатков. А так как он ещё и музыкой занимается и знает про мою любимую группу Dream Theater — то под сдачу щита я заготовил пару песен для светового шоу, и показал ему (видео надо переснять; я готовлюсь подзвучить барабаны микрофонами, и оно будет позже).
Информация в посте пригодится всем, кто имеет дело с такими реле и думает о том, как их аккуратно запихать в щит.
Первым делом я хочу немного рассказать свои впечатления про эти самые «умные реле». Напомню, что мне НЕ нравится проектировать распределённые системы, в которых логика сосредоточена в исполнительных механизмах (системы на KNX или всяких Хабах типа ZigBee), особенно если это всё работает через WiFi или китайское облако. Я пошёл по пути промки, где каждая система автономна и работает сама по себе, не требуя внешних линий связи, а связь нужна только для передачи данных в систему верхнего уровня.
Говоря простыми словами, мне нравится делать щиты так, чтобы они были целостными и не зависели от внешних линий связи. Моим щитам для их работы нужно только подать силовое питание и подключить все кабели. Интернет или линии LAN из щита СКС для них не обязательны. Такие щиты требуют грамотного и глобального проектирования, но зато на базе ПЛК или Программируемого (логического) реле можно написать любую программу (в последних прошивках ПЛК от ОВЕН есть работа с MQTT, SNMP, SQL и другими сервисами; есть даже библиотека для Яндекс.Алисы).
Щиты на умных реле (о, эти пресловутые и безграмотные слова про «умный дом») работают по другому: каждое такое умное реле автономно и подключается через какой-либо сервер (локальный или китайский) к приложению умного дома на телефоне. В итоге для простой логики импульсных реле (напоминаю пост про аппаратные импульсные реле), которая нужна для управления светом с разных мест, наш умный дом будет требовать наличие интернета, смартфона, сервера или китайского облака. И это ради управления светом?! А если что-то отвалится (например как в прошлом году из-за санкций рухнула система Tuya)?
Несколько раз я слышал про реле ZigBee/Z-Wave, которые имеют характерные контакты выключателей S1, S2 и ламп L1, L2 (вот, в один из щитов мы даже делали заготовку для подобных реле) и питание. Чаще всего такие реле имеют небольшие размеры, которые позволят установить их в подрозетник и подключать вместо обычного выключателя при условии что в подрозетнике есть ноль для питания самого реле (если разводить проводку монтажом в подрозетниках без распаечных коробок, то он там будет). Такими реле забит весь сайт MySKU.Ru, где народ делится покупками с AliExpress и каждый второй делает «умный дом» на таких реле. Или пишет посты про то, как он купил такое реле и через WiFi управляет поливом воды…
Заказчик выбрал реле Xiaomi Aqara (или их клоны — я до конца не разобрался). И вот на базе этих реле я бы хотел написать следующие тезисы, с которыми сам же заказчик и столкнулся:
- Они требуют WiFi или другого способа связи с сервером. Без этого работать не будут.
- Хоть у них есть отдельные контакты для подачи питания и отдельные контакты для силовых цепей, некоторые реле ГЛЮЧАТ, если питать их от отдельной цепи, а коммутировать другую цепь. Про это меня предупредил сам заказчик.
- Грёбаные зажимы таких реле позволяют зажать ОДИН провод на 1,5 или 2,5 кв.мм, обжатый наконечником НШВИ. Зажать наконечник НШВИ(2), чтобы соединить питание нескольких реле шлейфом, не получится. Это усложняет разводку проводов щита.
- У реле с двумя выходами эти выходы имеют один общий контакт (он называется IN). Из-за этого группы света невозможно грамотно разделить по автоматам в щите.
Например, если в каком-то помещении будет три группы света, а в другом одна, и если эти помещения должны иметь раздельные автоматы для защиты их групп света — то вместо двух реле по 2 канала каждое (3 + 1 = 4 группы) нам понадобится поставить три реле: 2+1 на первый автомат и 1 на второй автомат. В этом щите так и было. - Иногда Китайцы перепутывают привязку сигналов управления между S1/S2 и L1/L2. В этом щите тоже так было, но выяснилось при его запуске.
Вот меня кое-кто из читателей обозвал властным перфекционистом. И я, наделённый этим титулом, против таких реле. Пусть они заменяют или дополняют одно- и двухклавишные выключатели, но не надо на них делать автоматику щита, так как из-за особенностей подключения этих реле (один общий контакт на два выхода) щит будет бестолковым.
Я нашёл на MySKU.Ru фотку одного из подобных реле во вскрытом состоянии.
Примерное устройство умных ZigBee реле Xiaomi Aquara (фотография из интернета)
На реле, которое коммутирует нагрузку, написано следующее: «10A 250VAC» и «16A 125VAC». А ведь на корпусе и в инструкции может быть написано про 16А тока. И я знаю одного заказчика, которого я консультировал, и который хочет собрать щит, в котором часть силовых линий на 16А будет коммутироваться такими реле. Я считаю, что это жесть и хрень: не надо так делать. Такие реле должны управлять только такими нагрузками, которые имеют номинал токов максимум в 10А.
Вот слегка блёклая фотография инструкции от реле, которые применял заказчик. Схема подключения этих реле очень странная и идиотская. Сейчас мы её рассмотрим.
Схема включения умных реле ZigBee реле Xiaomi Aquara (фотография инструкции)
Во-первых, на схеме кружочком обведена пресловутая перемычка между контактами «IN» и «L», без которой реле глючат. Именно из-за этой перемычки нельзя запитать все реле от одного автомата, а на их контакты подавать питание с других автоматов (по аналогии с ПЛК: цепи управления отдельно, силовые линии — отдельно).
Во-вторых, эти реле предполагают использование выключателей, а не кнопок. В этом щите заказчик выдумал дичь и скрестил WiFi реле с проходными, бля, выключателями, что сильно усложнило разводку кабелей по квартире. Это прям какая-то ирония: стык технологий прошлого века с технологиями нового века, ахаха!
А теперь давайте перейдём к сборке щита с такими реле. Основная задача здесь — это придумать удобное крепление реле, которое будет решать такие задачи:
- Должно устанавливаться на WR-профиль, так как щит собирается в виде голой рамы на базе системы CombiLine.
- Реле должны монтироваться так, чтобы к ним было удобно подводить провода.
- Крепление реле должно позволять их менять, если это вдруг зачем-то понадобится.
- Крепление реле не должно мешать проводам щита идти к клеммам.
- Крепление должно быть красивым. Не хочу я клеить реле на какой-то двухсторонний скотч.
Я подумал — и решил сделать крепление для реле на основе стеклотекстолита, на котором делаются печатные платы (если быть точным, то они делаются на базе фольгированного стеклотекстолита). Такой стеклотекстолит продаётся в некоторых магазинах листами шириной в 500 мм, что полностью совпадает с шириной рамы моего щита в две DIN-рейки — как раз те самые 500 мм. Плюсом решения со стеклотекстолитом является и то, что он не проводит электрический ток.
Так как стеклотекстолит, из которого изготавливают печатные платы, чаще всего имеет толщину в 1,5 мм и на такой длине будет очень гибким, то я взял два листа и сложил их вместе фольгированной стороной, проклеив их внутри супер-клеем.
После этого у меня получилась очень прочная заготовка, на которой осталось сделать разметку. У меня на ширину щита в 2 DIN-рейки влезло 8 реле.
Подготовка монтажных пластин для установки реле ZigBee реле Xiaomi Aquara в щит на WR-профиль
Для этого щита понадобилось 15 реле (потому что нужно было разделить некоторые группы света по автоматам, а реле имеют общий вход фазы для двух групп выходов, ахаха), поэтому я изготовил два таких крепления.
Готовые монтажные пластины для установки реле ZigBee реле Xiaomi Aquara в щит на WR-профиль
Крепления имеют отверстия, которыми они крепятся на WR-профиль штатными саморезами ZB32P20. А сами реле крепятся стяжками через большие отверстия.
Тестовая установка реле ZigBee реле Xiaomi Aquara в щит на WR-профиль на монтажные пластины
По моей задумке большие отверстия нужны для того, чтобы при замене реле стяжку можно было раскусить, выдернуть и вставить новую.
Реле отлично держатся на моих креплениях и, конечно же, не выходят за границы пластрона щита, как и было задумано.
Реле ZigBee реле Xiaomi Aquara не выступают за границы пластрона щита
Сам щит относительно простой, для трёхфазного ввода. Все кабели подходят к щиту сверху на клеммах, затем идут реле (чтобы кабели на клеммы проходили под моими креплениями из стеклотекстолита), а потом идёт обычный функционал щита: переключатель фаз НоваТек ПЭФ-319 для питания важных неотключаемых нагрузок щита, отключение лишнего питания на отпуск и силовые линии с защитой дифавтоматами.
Все умные реле заняли две DIN-рейки по высоте, и клеммы щита — тоже. Мне понравилась компоновка, которая получилась.
Общее расположение умных реле над модулькой и перед клеммами в щите
Силовая часть щита не вызвала сложностей в сборке, так как тут было всё как обычно: от кросс-модулей (сборный пост про них) питаем дифавтоматы, а от дифавтоматов выводим линии на многоуровневые клеммы L-N-PE (напомню пост про них и их аналоги). Оставлю тут ссылку на пост про такие трёхфазные щиты.
Силовая часть щита на базе умных реле Aquara (обычная, трёхфазная)
А вот дальше мы ща займёмся этими реле!
Вот наш фронт работ: сами реле и клеммы для их выключателей и выходов на лампы (неподключенный ряд клемм справа на фотографии).
Подготовка к сборке обвязки реле Aquara
С завода эти реле сразу комплектуются перемычками между контактами «L» и «IN», без которых умное реле будет глючить (мне до сих пор это непонятно: почему нельзя разделить электронику управления и обычные контакты обычных реле).
Эти перемычки сделаны из провода сечением около 0,75 кв.мм и ещё и опаяны.
Замена хилых штатных перемычек у реле на перемычки с НШВИ на 1,5 кв.мм (старые перемычки)
Электронщики любят опаивать провода, но у нас же тут щитосборка, и поэтому мы используем правила и технологии, которые для неё и предназначены.
Поэтому я выкинул эти перемычки и сделал свои из провода ПуГВ на 1,5 кв.мм с наконечниками НШВИ (напоминаю пост про наконечники).
Замена хилых штатных перемычек у реле на перемычки с НШВИ на 1,5 кв.мм (новые перемычки)
Далее я развёл все входы управления этими реле при помощи выключателей. Провода я сразу начал собирать в жгутик, чтобы их потом красиво уложить и стянуть стяжками.
Разводка входов (выключателей) для управления умными реле по щиту
А дальше я стал разводить самое мутное и сложное — линии питания этих реле от автоматов.
И вот тут напоминаю вам особенность и всратость этих реле: их контакты рассчитаны только на одинарный наконечник НШВИ, и двойной туда НЕ лезет. Поэтому каждое, мать его, умное реле надо было запитывать одним проводом!
Из-за этого из одного автомата выходило по 3-4 провода, которые пришлось обжимать общим наконечником НШВИ вот так (этот приём я использую и для обжима нескольких нулевых проводов, которые идут от УЗО на клеммы):
Проблема разводки фаз питания на умные реле: они принимают только одинарный провод в НШВИ на 1,5 кв.мм, и приходится вести фазу до каждого реле отдельно
А сами эти провода, конечно же, заняли место в держателях проводов ED44P10. Вот на этой фотке хорошо видно, как забит проводами держатель. А если бы эти реле были бы нормальные (хаха), то от каждого автомата шёл бы один провод!
Куча лишних проводов из-за неудобной разводки фаз на умные реле
И самым последним делом я развёл выходы с этих реле на лампы. Тоже пучком проводов для будущего жгута.
Разводка выходов на лампы с умных реле
После того, как я сожгутовал и уложил все провода вокруг реле, это стало выглядеть вот так вот красиво:
Общий вид на монтаж умных ZigBee реле Xiaomi Aquara в щите с WR-профилем
Мне ОЧЕНЬ понравилась моя сборка щита с этими реле! Провода легли красиво, и у них есть как и адресная маркировка, так и мнемонический код: нули и выключатели — синие, приходящее питание — белое, выходы — красные.
Все линии отлично разложились на клеммы, и эта часть щита тоже получилась красивая и классная! Мне эти две фотки нравятся!
Клеммы для подключения отходящих кабелей щита
Вы знаете, что я ещё и морочусь с раскладкой проводов в щитах так, чтобы при возможности сзади щита ничего не выступало, а все провода можно было перетянуть или продёрнуть. Для этого я использую держатели проводов ED44P10, которые встают на WR-профиль так, что не выступают сзади него.
Этот щит — один из таких. Здесь ничего не выступает сзади, а провода проложены пучками в держателях.
Вид на монтаж проводов сзади WR-рамы щита. Использованы держатели ED44P10, за счёт чего сзади WR-рамы ничего не выступает
Провода, которые идут на клеммы щита, я собрал стяжками в жгутики, но сделал это таким образом, чтобы стяжки были доступны с передней стороны щита. Обратите внимание на фотку: они находятся между держателями умных реле из стеклотекстолита.
Трассы проводов к клеммам под монтажными пластинами с умными реле
Такая работа с проводами и стяжками очень важна для обслуживания щита и замены его компонентов и когда-то я написал пост, в котором говорил что не надо ничего стягивать стяжками сзади щита. Ха! А ведь на самые первые щиты у меня уходило по пачке стяжек!
Вот так выглядит полностью готовый и собранный щит:
Готовый щит, собранный на базе умных ZigBee реле Xiaomi Aquara
А теперь закроем его пластронами:
Готовый щит, собранный на базе умных ZigBee реле Xiaomi Aquara (пластроны закрыты)
А дальше щит уехал на объект к заказчику, где его подключал их мастер.
Вот как выглядит его подключение:
Монтаж щита на квартире заказчика в специально созданную нишу
Кабели к щиту опущены на лотке (я это приветствую; напоминаю один из постов про проволочные лотки) и промаркированы моими бирками, которые я даю в комплекте со щитом.
Опуск кабелей к клеммам щита на базе проволочного лотка
А вот пусконаладка щита у заказчика не задалась. Почему? Да потому что в этих умных реле были перепутаны сигналы выходов! Прям с завода!
Вот фотка моей сборки щита. Здесь провода промаркированы и подключены к выходам реле так, как на них написано: «K14.L1» — на «L1», а «K14.L2» — на «L2».
Ошибочная заводская маркировка контактов умных реле Aquara
А в реале выяснилось следующее: заказчик включает первый канал реле — и свет ни хрена не горит. А если включить второй — то горит. Поэтому мастер на объекте трахался с этими реле и переставлял выходы местами вот так:
Перестановка проводов выходов умных реле с перепутанной маркировкой
Поэтому, собственно, никакие эти реле не умные — а полоумные!
Проекту исполнилось 16 лет! Поддержать проект материально, проспонсировать проекты Автора или сделать ему подарок можно на этой странице: "Донаты и Спонсорство, Список Желаний".
Не понял какой был смысл применения этих реле, учитывая все связанные с ними ограничения и сложности) Цель была удаленно проверить, включен ли свет?
Спасибо!!! Очень актуальная для меня статья! Поскольку имею(л?) мутное желание делать щит на «умных» реле. Теперь, прочитав по диагонали, призадумался и думаю надо позже прочитать основательнее и уже осмысливать своё желание. Или по кране мере искать нормальные реле. Так и хочется написать этим ксяоми про обозначенные проблемы монтажа. Хочется спросить — список компонентов по щиту из статьи публикации не подлежит? Вдруг всё таки пригодится для ориентира по объёму и составу закупки (в каком нахрен будущем!?).
P.S. Несмотря на систему проверки орфографии очепятки всё таки проскальзывают (текстлит).
P.P.S. Щаз гнев вызову.
Смотрел на фотки и не покидала мысль, что из-за 2х рядов реле, пакетники ушли вниз по высоте. Монтажнику конечно удобнее и т.д. Пользователю же придётся нагибаться в те редкие моменты когда они отключаться. Ну и рассматривать подписи стоя в три погибели. Смещение их вниз наверное приведёт к лишнему перехлестыванию жгутов проводов, переполнению держателей проводов и повышенным тратам на провод. Но может всё таки имеет право на жизнь эта дурацкая мысль?
По поводу «10A 250VAC» стоит уточнить, что это для активной нагрузки…
Так как сейчас, в основном, используют светодиодные источники света, то нужно делать и на это поправку.
Я бы еще на 5 поделил для особо тяжелых условий, если светодиодные драйверы по простому сляпаны.
Spo1ler А хер знает! На этот проект в прошлые года (~2021) подписывался Funt Кирилл Фомин, а моё дело было собрать нормальный щит. Я собрал и сделал хорошо. А теперь я вообще за Funt не отвечаю и не буду =)
По мне нахер все эти реле не нужны: они крайне неудобны. Лучше уж ПРка ОВЕНская.
NikLok Гнев ты вызовешь невнимательностью, ахахахх =)
а) Два коммента подряд не надо — надо было в одном подумать и написать
б) У меня нет системы проверки офорграфии. Есть система «Нажми Ctrl Enter и отправь Автору (мне) опечатку» =)
Теперича по вопросам:
1. Список материалов тебе не поможет. Могу за 15 тыр продать документацию на него (ТЗ Расстановку модульки Структурную схему Список материалов Кабельный Журнал), например. Пиши на почту. Оплата по безналу по выставленному счёту (понадобятся ФИО, мыло и телефон от тебя).
2. Блин! Ну почему ты автоматы называешь пакетниками? Если ты написал так честно, а не для того, чтобы гнев вызвать, то ты уверен в том, что документация на щит тебе поможет?
3. Щит установен на большой высоте так, чтобы модулька была на уровне пояса. А реле и клеммы — выше неё. Поэтому реле как раз вверх и переместились.
Leowild Ага! Я не смог ни одной вскрыть (а покупать свою влом). Суды по фоткам из инета — там реле ужасное, слабое и мелкое!
Так что, конечно, всё под активную нагрузку!
Не знаю про конкретно эти реле, но в большинстве таких Zigbee реле настраивается, что подключено к контактам S1 и S2 — кнопки или выключатели.
https://disk.yandex.ru/i/Y-00N513mx4wIg
Estranged Доо! Вроде же и настраивается. Вот этот заказчик настроил на выключатели.
Он сказал, что не любит кнопки и хочет иметь выключатели. Так что тут была дичь: реле + ПРОХОДНЫЕ выключатели =)
Я тоже не очень люблю кнопки и было интересно побаловаться с полоумным освещением. В итоге куплены похожие реле, чуть компактнее и просто упиханы в подрозетник за выключатель. В принципе даже обычной глубины хватает. Из нюансов — моим нужен ноль и фаза, к счастью линия целиком идёт транзитом через подрозетник, так что вопросов не возникло.
В итоге минимум переделок, выключатели работают как обычно, но при этом с телефона любой можно включить/выключить из любого положение (получился фактически проходной выключатель, только в качестве второго выступает телефон).
Но такая реализация с запихиванием в шкаф и раздуванием размеров да и вообще выглядит большим усложнением и не очень изящным с инженерной точки зрения.
flann Про установку их в щит согласен: проще тут на ОВЕНской ПРке было бы сделать всё и забить на облако вообще. Тем более, что на Хабре вон новости были, что облако Xiaomi отрубилось для РФ и Китая.
Ты сделал более логично: по идее эти реле в подрозетник и пихаются.
Чёрт, я не ожидал, что этот пост вызовет такую реакцию. Думал, что будет проходной пост, мол, вот, щит собрал.
CS, Раз уж всё равно реле стяжками крепил, не проще было сразу на дин-рейку? А там аж два варианта:
1. Насверлить отверстий в рейке, как и сейчас в текстолите, и крепить также параллельными стяжками
2. Тк подключение проводов идёт сверху реле (а поворачивать их на бок — раздувать место) — то стяжки крепим по-диагонали (крест-накрест) сзади дин-рейки, ничего не сверлим.
Антон Киселёв Не согласен. На рейке реле будет опираться только по её краям. А тут контачит всей плоскостью.
Ну и это просто некрасиво и колхозно, а мне нравится делать круто и классно.
CS Ну можно рейку перевернуть на 180°, «спинкой» вперёд=) Чтобы реле опиралось всей плоскостью.
Ну а про «некрасиво и колхозно» — не согласен. Есть принципиальная разница в эстетическом виде, идут стяжки параллельно, или крест-накрест? Вряд ли.
Ну и потом, кусок текстолита уж всяко менее красиво смотрится, чем дин-рейка.
На самом деле, зная, как ты НЕ любишь разовые не технологические кулибинские решения, я прям удивился, что ты тут решил склеивать текстолит (при этом наклеивать реле на даблскотч не стал) и сверлить в текстолите отверстия, вместо того, чтобы использовать штатную дин-рейку или готовую монтажную панель.
Антон Киселёв Что ты хочешь мне этим всем сказать?
Мне не тепло и не холодно от того, что ты не согласен. Хочешь делать на рейке — делай на рейке. Я буду делать так, как показал.
Для меня кривые стяжки, невежественность и отсутствие культуры технологичности — признак плохих монтажников. И я так делать не хочу.
По поводу использования именно выключателей момент странный. У меня есть Sonoff ZB-MINI (Сяоми фу-фу-фу =)), там тоже написано про выключатели, но по факту работает с кнопкой прекрасно (только нужно сравнительно быстро нажимать, там, похоже, реакция на смену состояния управляющего контакта, а не наличие/отсутствие напряжения на нём).
Кстати, его корпус гласит, что максимальный ток 10А, а внутри реле на 16А 250В переменки. Если взять более новое и компактное реле ZB-MINI-L2, то заявлен ток в 6А для резистивной нагрузки, а для СИД указана максимальная мощность в 300Вт. Внутри же стоит реле на 8А 250В переменки. И оно без нейтрали, т.е. не будет роутером.
Многие реле идут с креплением на DIN-рейку.

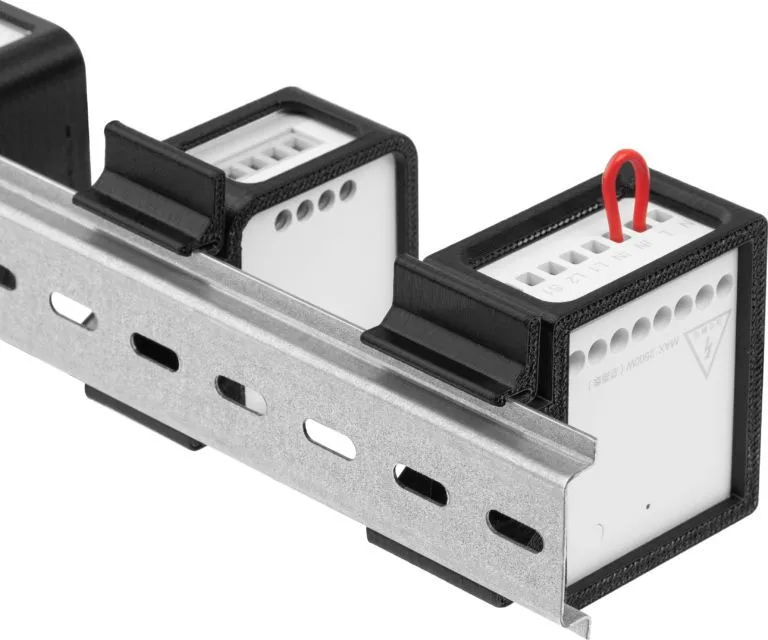

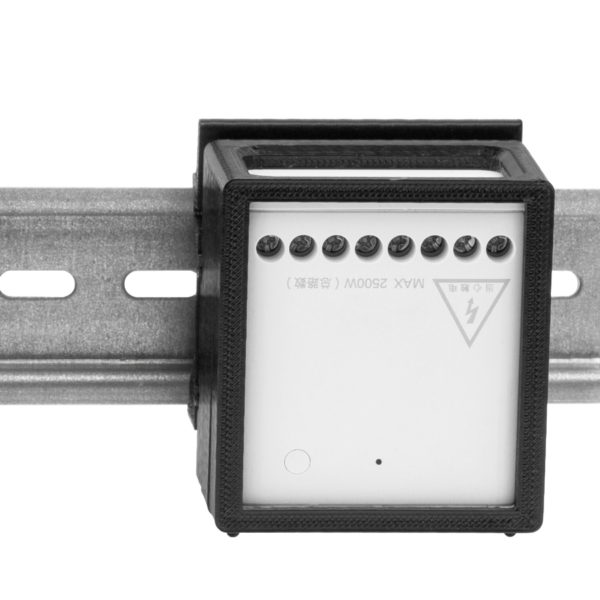

Для этих можно найти напечатанные:
