Счётчики Меркурий 200/206: Кулибинский маразм / Русские не сдаются!

Число просмотров: 125 591

ВНИМАНИЕ! Мне не хотелось бы, чтобы этот пост был опубликован на других ресурсах (репост). Я хочу сохранить за собой право на его уникальность. Публикация поста возможна на определённых условиях.

Щиток ввода со счётчиком Меркурий 200 (многотарифным), который не входит в габариты DIN-рейки

Щиток ввода со счётчиком Меркурий 200 (многотарифным), который не входит в габариты DIN-рейки

Готов в очередной раз поругаться и познакомить моих читателей с очередным маразмом отечественной (Российской?) электроники, про который я как-то давно упоминал в описании одного из своих заказов — счётчике Меркурий 200. Это наша разработка в стиле «нанотехнологии на марше» и «поддержи отчественного производителя». Меркурий — линейка счётчиков на все вкусы, сделанная вроде бы как по современным технологиям и предназначенная для использования в новых электроустановках.

А какой у нас сейчас сааамый распространённый стандарт крепления электрических устройств в шкафы? Конечно же DIN-рейка! Ну вот и Меркурии не мелочатся и поддерживают этот самый распространённый и передовой способ крепления. И я буду бить сразу в лоб. Но есть одно «НО», и весьма существенное. Это то, что счётчики модели Меркурий 200 хоть и крепятся на DIN-рейку, но никоим образом не соответствуют стандарту модульных устройств! Попросту говоря, если вы купите такой счётчик, то вам придётся сидеть с пилкой и лобзиком и подрезать ваш охрененно дорогущий или просто красивый щиток так, чтобы его крышка нормально закрывалась, и экран и управляющие кнопки счётчика были доступны для обзора и нажатия.

Писал я про это вот в этом заказе: Экономы экономят или Кулибинская замена проводки, в котором такой косяк с подрезкой щитка и обнаружился. Конечно, можно было подумать и подобрать другой счётчик, но дело в том именно Меркурии идут почти что первыми в списке ЭнергоСбыта как рекомендованные модели счётчиков. И если брать список, найти Меркурий 200 и прочитать что он крепится на DIN-рейку, то у правильных мастеров никаких вопросов возникать не должно: раз есть крепление на DIN-рейку, то значит счётчик можно отлично упихать в щиток. Ну вот а на деле оказывается западло.

Рвём Меркурий 200 (24.10.2011)

Компоновка будущего щитка: расположение счётчика Меркурий 200 на DIN-рейке

Компоновка будущего щитка: расположение счётчика Меркурий 200 на DIN-рейке

Логика создателей этого счётчика мне понятна так же как логика стада чуреков, которые у меня в районе зачем-то асфальтируют десткие площадки (это когда песочница, качельки, а вокруг них сразу афсальт). Причём логика у них явно не системная, потому что однотарифный счётчик Меркурий 201 почему-то в щиток влезает без проблем. Вон пример из поста про щитки для дачного дома IP65:

Пример щитка с однотарифным счётчиком Меркурий

Пример щитка с однотарифным счётчиком Меркурий

Спрашивается: какая разница, кроме прошивки микроконтроллера (внутренней программы) — однотарифный или многотарифный счётчик или нет? Тот же дисплей, те же кнопки… те же 4 контакта для подключения…

Счётчики Меркурий 200 не соответствуют габаритам стандартного щитка

Счётчики Меркурий 200 не соответствуют габаритам стандартного щитка

Оказывается, как я писал ранее, логика была! Уебанской. Этот, видите ли, счётчик создан для замены старых счётчиков с диском. Поэтому он, хоть и крепится на DIN-рейку, но его размеры подобраны так, чтобы при замене старого счётчика новый оказывался своим дисплеем у смотрового окошка например этажных щитков. Вот пример из моего этажного щитка (где я спасал соседей от отгорающего провода):

Расположение дисплея счётчика Меркурий 200 на уровне старых счётчиков

Расположение дисплея счётчика Меркурий 200 на уровне старых счётчиков

Для установки этого Меркурия в старые щиты у этого счётчика идёт в комплекте специальный адаптер. Адаптер крепится на место старого счётчика на старые три винта, а на него на DIN-рейку нащёлкивается наш новый меркурий. И все довольны. Кроме нормальных людей, которые хотят собирать на этом счётчике нормальные щиты вида «всё в одном».

Текущая ситуация была достаточно сложной. Старая сталинка. Щиток с пробками в квартире. Полная замена проводки, при которой требовалось пересобрать новый щиток и окучить всю электрику в формат 19″ шкафчика. Естественно хочется получить один единственный законченный щиток таким образом, чтобы в нём было всё целиком. Говорим с заказчиком, планируем… а потом ОПА! МЕРКУРИЙ БЛЯ! Да-да. Ему недавно заменили старый счётчик на новый, и ещё и содрали безумную сумму в 10 тыр. За что?!

Так вот ситуация сложилась такая. Менять счётчик второй раз у клиента не было ни сил, не настроения, поэтому щитков у него в квартире будет два. Первый уже собран — для 19″ шкафа, со всей электрикой: Силовой щиток в 19″ формате: Авторский стиль без единой стяжки / Перфорированный короб, а второй я собирал сегодня, польузясь неожиданным свободным днём.

Прикол следующий. Выматериться-то про тупой счётчик я выматерился. Щиток под него надо подрезать. Но вот беда (и очередное западло!) — счётчик-то сейчас физически находится у клиента и считает ему электричество. Да и ещё опломбирован! Выматерился второй раз и…. пошёл купил такой же счётчик! Будет образцом (мало ли что!). Нарисовал на нём все размеры («от чёрточки сюда 50-60 мм, сюда — 35 мм») и по ним аккуратно вырезал корпус щитка. Ну а дальше как обычно.

Собранный вводной щиток на базе счётчика Меркурий 200

Собранный вводной щиток на базе счётчика Меркурий 200

Щиток был выбран опять же из моей полюбившейся серии ABB EUROPA IP65 на 24 модуля. В верхней части располагался счётчик и блок клеммников (ABB ENTRELEC) для подключения отходящего кабеля на щиток в 19″ шкафу. Ниже находился рубильник для обесточивания второго силового щитка и парочка розеток на DIN-рейку с защищающим их автоматом.

Монтаж щитка с обратной стороны

Монтаж щитка с обратной стороны

Собираем как обычно, мягким проводом ПуГВ и наконечниками НШВИ, что можно стягиваем стяжками (я теперь перестал их фанатично вязать каждый сантиметр).

Комплектуем корпус щитка заглушками (ABB ZA1P5)

Комплектуем корпус щитка заглушками (ABB ZA1P5)

Далее дополняем щиток заглушками (тут кто-то у меня не верил про дорогущие ABBшные — я сфоткал), вынимаем наш счётчик-образец и готовим щиток к отправке заказчику.

Щиток готов к установке счётчика клиента

Щиток готов к установке счётчика клиента

В одну из розеток я сразу воткнул лампочку ABB LEE-230, которая как раз для этого щитка и предназначалась, а другая по задумке остаётся свободной для подключения какого-нибудь временного питания, в том числе и на время ремонта.

Закрываем верхнюю крышку щитка, одеваем дверку

Закрываем верхнюю крышку щитка, одеваем дверку

Ну а совсем напоследок напомню совсем недавний щиток, где счётчик выбирался уже мной. Я остановился на марке Энергомера, чьи счётчики отлично влезают на DIN-рейку, в том числе и на ZPAS’овские панели PS-3U. Вот он: Силовой щиток в 19″ формате: Ещё один! / Патентуем технологию!

Рвём Меркурий 206 (08.11.2013)

Счётчик Меркурий 206. Осторожно! В щитки не лезет!

Счётчик Меркурий 206. Осторожно! В щитки не лезет!

Матерные приключения продолжаются. Роюсь я периодически от нефига делать в каталоге ЭлектроМонтажа и вдруг замечаю, что там появился новый счётчик — Меркурий 206. Причём многотарифный. А меня постоянно интересуют счётчики многотарифные Меркурия, потому что по регионам народ работает в основном только с ними и, если туда воткнуть счётчик от ABB — то будут проблемы, а Меркурий обычно самый распространённый: его умеют программировать все сбытовики. даже в регионах.

Особенность нового счётчика в том, что по внешнему виду корпус у него наконец-то встаёт на DIN-рейку, и дисплей счётчика будет в одном ряду с автоматами, а не как у «Меркурий 200». И вроде бы даже размеры примерно похожие на правду. И мне стало казаться, что кошмар со счётчиками Меркурий 200, о котором я когда-то писал, закончится.

В общем, вижу я этот счётчик и радуюсь — мол, во, попробую! И тут как раз один заказчик просит собрать ему щиток в старую сталинку, где счётчик в квартире, и ещё и просит перейти на многотарифный учёт. У меня сразу в голове и соображается: «Во! Сейчас-ка как раз поставлю этот счётчик, и потом накатаю на блоге хороший пост, а сам счётчик сделаю типовой позицией и ещё и Валентиныча пну, чтобы он в свой магазин их возить стал»…

Давайте изучим это творение!

В нижней части корпуса зачем-то сделан огромный отступ корпуса счётчика.

Клеммная колодка счётчика и зачем-то оставленный запас места

Клеммная колодка счётчика и зачем-то оставленный запас места

А вот клеммы у них переработали. Теперь клеммы счётчика выглядят как металлическая пластинка, прижимающая провода к контактам. Это хорошо.

Переделанные клеммы счётчика

Переделанные клеммы счётчика

А теперь — бля!.. Ну, в общем, показываю:

...и вот ХУЙ он лезет в щиток!

...и вот ХУЙ он лезет в щиток!

И ещё раз показываю:

Зачем-то нижняя часть счётчика сделана больше, чем могла бы быть

Зачем-то нижняя часть счётчика сделана больше, чем могла бы быть

И… и ещё раз. На этот раз на EDF/CombiLine панели, где используются «толстые» DIN-рейки:

...и на толстую DIN-рейку для EDF/CombiLine панелей - тоже не лезет!

...и на толстую DIN-рейку для EDF/CombiLine панелей - тоже не лезет!

А у счётчика пластитковые зубчики для фиксации так хитро сделаны, что если надавить — они отломаются.

Не лезет на толстую рейку - потому что имеет мелкие зубчики, которые могут отломиться

Не лезет на толстую рейку - потому что имеет мелкие зубчики, которые могут отломиться

В общем, если говорить кратко. Это была очередная попытка Меркурия сделать многотарифник на DIN-рейку. Но, видимо, DIN-рейка для производителей — это что-то мифическое, примерно как УЗО, которое до сих пор остаётся мифическим для большинства электриков.

Получился очередной выродок. ЗАЧЕМ было увеличивать высоту корпуса ради клемм? Если про Меркурий 200 можно было писать «лезет только на монтажную плату», то про этот надо писать «лезет только в щитки с расстоянием DIN-реек 150 мм или более, а лучше — на монтажную плату».

Почему Инкотекс себя так ведёт? Ведь многотарифники есть у других производителей. Да той же Энергомеры. И, если брать ABB, то те — вообще в стандартный габарит вместили продвинутый счётчик, в котором есть целое графическое меню настроек (я о новых счётчиках EQ-Meters) и ток до 80А. И не надо говорить о том, что многотарифные счётчики имеют бОльшие размеры, потому что там тарифов больше.

В общем, отношения с Меркуриями у меня остались на том же уровне. А вот одно интересное совпадение в мне голову всё же пришло:

ИнКОНТЕКС?!..

ИнКОНТЕКС?!..

В общем.. сидел я сидел… злился. Больше злился на тотальный крах мира, где всем на всё понаплевать, а главное — израсходовать денег и забить. Говорят же про постоянный распил бабла?.. Говорят. Хм! А это мысль! А если укоротить корпус этого счётчика?!

Возьмём-ка болгарку!..

Как изменить размеры корпуса счётчика? Возьмём болгарку...

Как изменить размеры корпуса счётчика? Возьмём болгарку...

Примеримся…

...и КАСТРИРУЕМ его!

...и КАСТРИРУЕМ его!

И отхуячим! Вот каким должен быть этот счётчик!

После этого корпус счётчика сразу приобрёл нужные размеры

После этого корпус счётчика сразу приобрёл нужные размеры

А дальше… дальше я думал поставить ЭТО в щиток и так его и сдать, адски снизив цену за работу. Но потом решил, что мне важнее концепт «Делать щиток так, чтобы потом про него можно было навсегда забыть — чтобы проблем с ним не было», и принял немного другое решение. Посмотреть, а что же там внутри этого счётчика?..

Дальше было как на Дискавери: «Как Это Сделано?» Ну, вы поняли: возьмём болгарку…

А что внутри счётчика?.. Сейчас узнаем!

А что внутри счётчика?.. Сейчас узнаем!

А вот оказывается, что внутри-то пусто! И что плата, которая якобы большая, на самом деле дальше 2/3 корпуса и не вылезает.

А вот что внутри!

А вот что внутри!

И если бы не чёртов зачем-то отлитый выступ на крышке — то был бы отличный счётчик!

И на самом деле плата внутри небольшая, и всё могло бы вместиться в обычный корпус

И на самом деле плата внутри небольшая, и всё могло бы вместиться в обычный корпус

Ну а в тот щиток я купил свою «типовую» Энергомеру. И завтра этот щиток и сдам.

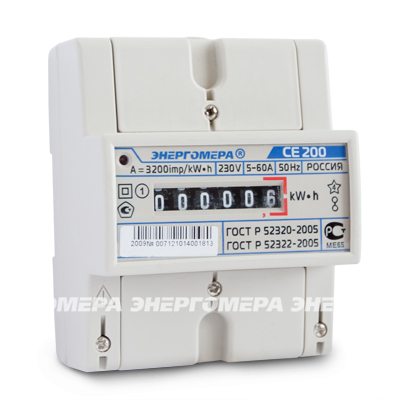

А в щиток, в итоге, встала Энергомера

А в щиток, в итоге, встала Энергомера

Победить этот счётчик я смог только когда стал собирать щиты на базе системы CombiLine с нуля, используя модули с расстоянием в 150 мм между рейками, а не 125, как было в комплектных щитах типа UK500, AT/U.

Счётчик Меркурий 206 влезает в щиты с расстоянием 150 мм между рейками

Счётчик Меркурий 206 влезает в щиты с расстоянием 150 мм между рейками

А заодно покажу вам, как народ решает проблему пломбировки чего-нибудь в щитке (теперь про это есть целый пост). Например, рубильника до счётчика. Нам нужен небольшой пластиковый боксик. Я нашёл ИЭКовские вообще в Леруа.

Используем бокс IEK для пломбировки рубильника

Используем бокс IEK для пломбировки рубильника

Надеваем его на рубильник без дна — и всё. А дальше пусть те, кто будет пломбировать, возятся. Хотят — проволочку в дырочки продевают, хотят — ещё что изобретают.

Надеваем его на рубильник - всё готово

Надеваем его на рубильник - всё готово

Ну а сам щиток получился обычный: ввод, счётчик, УЗМка для верности, неотключаемые линии.

Щиток готов!

Щиток готов!

Вот такая история. Надо бы её в БДСМ-раздел бы… =) А всю-всю историю и самые первые впечатления вы можете ещё и тут поглядеть: http://www.mastercity.ru/showthread.php?t=196843 — я сначала матерился там, а потом, как щиток закончил, написал пост у себя.

Выбираю Энгергомеру: у неё универсальные крышки! ^_^ (04.08.2020)

Ну а самый конец и прикол истории будет в 2020 году. Мне снова понадобилось поставить счётчик в щит в Поповку (вы помните, что делаю я это редко), и я снова поглядел на ЭнергоМеру.

Поглядел и расстроился, потому что на фотках счётчик имеет такую же ублюдочную крышку, как и чёртов Меркурий. Но оказалось, что ЭнергоМера гораздо круче!!! Если почитать документацию на счётчик, то можно прочитать о том, что «дополнительно счётчик комплектуется короткой крышкой» (вообще-то магазины должны про это писать). Заказываем!

Счётчик приходит в большой коробке с установленной высокой крышкой. В комплекте идёт адаптер для монтажа на старые щитки (где счётчик крепился тремя винтами, расположенными треугольником) и низкая крышка (не показана на фотке).

Счётчик ЭнергоМера CE30х штатно идёт с большой крышкой для ввода проводов

Счётчик ЭнергоМера CE30х штатно идёт с большой крышкой для ввода проводов

Меняем крышки, и вуаля: огромный ублюдок превращается в очень приятный и изящный счётчик для щитов! Урааааа!!

Счётчик ЭнергоМера CE30х с заменённой (идёт в комплекте) крышкой для проводов: теперь встанет в любой щит

Счётчик ЭнергоМера CE30х с заменённой (идёт в комплекте) крышкой для проводов: теперь встанет в любой щит

Ну а дальше монтируем счётчик как обычно:

Счётчик ЭнергоМера CE30х в силовом щите (использована короткая крышка, растояние между рейками щита - 150 мм)

Счётчик ЭнергоМера CE30х в силовом щите (использована короткая крышка, растояние между рейками щита - 150 мм)

С низкой крышкой этот счётчик влезет в любой щит, даже с расстоянием между рейками в 125 мм. Так что мой выбор на 2020 год очевиден — это будут ЭнергоМеры. А Меркурии пойдут нахер!
