Выставка Электро-2025 (стенд ДКС)

Этот пост дался мне тяжко чего-то! Долго я с ним тянул, и никак не мог его начать писать и потом написать. Хотя на самом деле в этом году, если так можно будет выразиться, пост посвящён больше Мне самому, чем выставкам.

Дело в том, что я уже был на таких вот выставках (я дал ссылки на отчёты по ним):

• Электро-2022;
• Электро-2024;
• InterLight + Музыка.Москва + LightAudioTec-2024.

…И поэтому ничего особо нового я не увидел: те же компании, те же продукты, часть из которых мне не была интересной. Не со зла, а потому что это не по моему профилю: всякие силовые шкафы, шины, ВРУ, дизель-генераторы и прочие штуковины.

Поэтому в этот раз я поехал повидаться со знакомыми компаниями и тусануть на стенде ДКС, так как приобрёл там много знакомых, а перед выставкой постарался собрать материал и выложить пост про DKC Avanti — серию их розеток и выключателей, которую использовал на квартире родственников со щитом на ПРке, и которая подходит для замены серии UNICA от Шнайдера.

Выставок, кстати, я посетил две: Электро-2025 и WBCE-2025 от WirenBoard! И я благодарен ребятам из WirenBoard, что они уговорили меня туда сходить.

Почему же невольно пост посвящён мне? Да потому что меня там узнали те, про кого я бы даже и не подумал! А, как оказалось, некоторые компании учились делать свои приборы по моему сайту! Вот такая известность мне нравится гораздо больше, чем число просмотров или число комментариев и лайков! И это был мой настоящий дебют в сфере среди компаний и людей! Но рассказывать я вам буду всё же про некоторые новинки и то, что меня зацепило или то, что мне всунули пофоткать, ахаха!

1. Формат-СТ. Обожаю их!

Первым делом ЕЩЁ РАЗ упомяну про мою крутую находку прошлой выставки — копанию Формат-СТ (АО ФСТ, http://aofst.ru/), которая занимается профессиональной маркировкой, в том числе и для специальных применений.

Компания Формат-СТ на выставке Электро-2025

Ребята решают сложные задачи по маркировке или производят маркировку для разных компаний нашего рынка. Я ездил к ним на производство несколько раз и постепенно сделаю большой пост про них с рассказом про разные материалы и разные технологии.

А пока вставлю пару фоток с прошлой выставки.

Маркировка ФорматСТ: Бирки на кабели семейства У-ххх в рулонах

Маркировка ФорматСТ: Крутые бирки на кабели под стяжку (разной ширины, типа и цвета)

В этой компании работают профессионалы, которые знают своё дело и свои материалы. И, конечно, могут подобрать материалы под ваши задачи. Или вообще изготовить для вас наклейки, чтобы вы сами на них печатали. Или даже сразу всё и напечатать.

2. Меандр. Новости про УЗМки и ВАРы.

Зашёл я на стенд Меандра. Новый директор разруливает ошибки старого. Помните про брак УЗМок в 2018 году? Вот этот брак ДО СИХ ПОР — через СЕМЬ ЛЕТ аукается! Вот так вот старый директор поднасрал со своими «Собака лает, караван идёт» и «Вы всё врёте, у нас брака нет»…

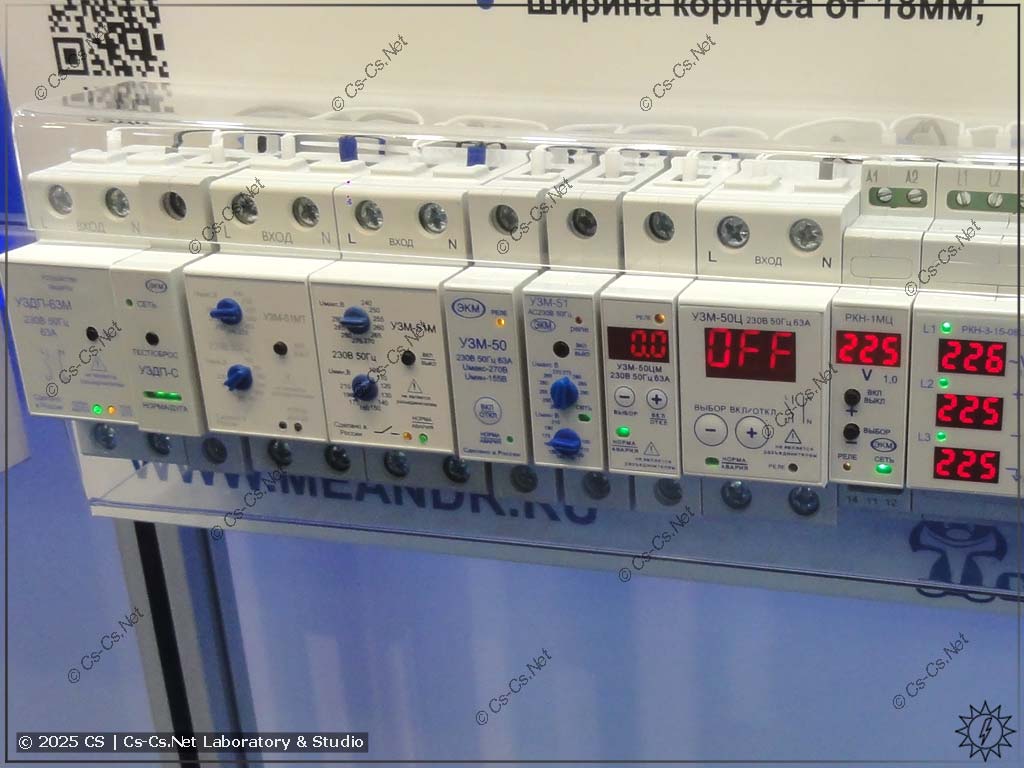

Компания Меандр на выставке Электро-2025 (УЗМки)

В общем, новый директор рассказал интересную штуку. Что они за последние несколько лет плотно занялись проработкой косяков УЗМок и решили все известные им проблемы с компонентами и схемотехникой. Осталась одна проблема — конденсатор, который периодически высыхает, и из-за которого УЗМка сначала тупит и завышает измеряемое напряжение, а потом вовсе глючит.

Проблема будет решена радикально: конденсатор собираются устанавливать полимерный, который стоит чуть дороже, но на данный момент является самым надёжным (полимерные конденсаторы сейчас имеют самые стабильные параметры).

И всё это — наследие старого всратого директора, который экономил на мелочах и настолько запугал сотрудников, что они боятся сами предлагать инициативу. Вот так вот. Нехер нанимать старых совковых пердунов!

В общем, я с начала этого года невольно вернулся на УЗМ-51м и ВАР-М01-083 соответственно. Потому что как не люб мне НоваТек-Электро, но настройка уставок срабатывания переключателями на УЗМке удобнее всего на свете для обывателя. Не надо входить в меню, не надо слегка подкручивать крутилки, чтобы увидеть то, на какие пределы настроено реле напряжения. Ты просто смотришь на то, куда указывают переключатели. И всё.

А ещё у НоваТек-Электро плавает время включения их реле, и мне это никогда не нравилось: три УЗМки, установленные по одной на каждой фазе, включаются после отсчёта времени в 30 секунд одновременно, а три РН-263t — вразнобой. И НоваТек с 2021 года НИЧЕГО с этим НЕ стал делать. И это — плохо!

Ещё я задал вопрос директору про разную яркость дисплеев в разных приборах (кстати, яркость светодиодов в новых УЗМках мне тоже не нравится: они светят слабо).

Компания Меандр на выставке Электро-2025 (ВАРы)

Он сказал, что попробует сделать какой-нибудь внутренний (в пределах производства) измеритель яркости в условных единицах (а может и люксах — про это он не сказал), чтобы можно было ввести корпоративный стандарт и оперировать не просто понятиями «Да хотелось бы поярче», а конкретными цифрами. И это тоже круто и мне нравится.

3. Реле контроля CO2.

Бродил по выставке и наткнулся на реле контроля CO2. Вот датчики от WirenBoard WB-MSW у нас имеются, да (ссылка на пост про их старую версию v3). А вот чтобы реле — нет, такого я ещё не видел. Сфоткал.

Реле контроля CO2 на выставке Электро-2025

4. Компания DKC.

После того, как я обошёл все свои дружественные компании, я затусил на стенде ДКСа. Вообще на этот раз ДКС — спонсор выставки, но гадские организаторы оставили старую вёрстку наклеек на бейджики, где от прошлого года остался Шнайдер (который сейчас Systeme Electric). Ненавижу Шнайдер. В том числе и за плохую поддержку глючной метеостанции. Которая «не совместима с магнитными бурями», как они мне ответили. Позорище.

Общая тусовка у ДКСа была очень крупной! Даже всякие развлекаловки и мини-конкурсы были (я не участвовал).

С одной из сторон был стенд с силовыми автоматами для промки и подстанций:

Оборудование ДКС на выставке Электро-2025

С другой стороны — стенд с электроустановочными изделиями. С одной стороны KANT, который пока не готов к выпуску и который я не фоткал, а с другой стороны — Avanti, про которую я написал подробный анализ:

Серия электроустановочных изделий DKC Avanti на выставке

Серия мне понравилась, и я монтировал её на квартире родственников. Я очень жду нормальные коробки для накладного монтажа этой серии для квартиры в Одинцово.

Примеры монтажа DKC Avanti: Блок из розеток и кнопок с подсветкой на фартуке кухни

Я был внезапно и приятно удивлён тем, что ребята из ДКС сказали что им нравится длинный и подробный формат моих постов. Мне так и сказали, что длинные и вдумчивые посты снова набирают популярность, так как обычные блогеры с коротенькими и вечно позитивными обзорами не дают полной инфы.

В общем, сбывается то, о чём я говорил себе же: что моей аудиторией становятся профессионалы и компании (позже вы ещё раз про это прочитаете). Можно менять девиз на «От профессионала для профессионалов»!

Ещё ДКС запустило электрозарядки, с темой которых я никак не разберусь с прошлых выставок. Хочу как-нибудь составить простой сборный пост про разные зарядки на тему «Они действительно много потребляют! Имейте под это мощную сеть!»

Зарядка для электромобилей DKC на выставке

4.1. Щитки FRAME.

Щитки DKC Frame: Вид на стене на выставке

Как я не отмазывался, но ребята из ДКСа со словами «Мы знаем, что ты такое уже не собираешь, но ты хоть зацени и просто так глянь» затащили меня на стенд щитков DKC FRAME.

Опять же надо сделать замечание: щитки разрекламировали, а поставки не наладили пока что. Мы с одним коллегой хотели купить щиток и собрать его, и еле-еле нашли. А то так пост был бы про них.

Мне эти щитки малЫ! Куда мне 36 модулей? Вот как появятся версии на хотя бы 48, 54, 72 модуля — то тогда можно пособирать на них что-нибудь.

Щитки DKC Frame: Вид на разные варианты щитов

Кратко про эти щитки можно сказать вот что:

• Круто, что у накладного щита крышка с дверью тонкая, а не П-образная, как у ABB Mistral IP41 (вот ссылка на ругательный пост);
• Крышка с дверью единая для накладных и встроенных щитков;
• Дверь может быть непрозрачная, прозрачная и тёмно-дымчатая;
• Расстояние между рейками 150 мм;
• Нулевые шинки могут ставиться не только сверху и снизу, а и по бокам щита;
• Съёмная рама есть только для встроенной версии щита. В накладной рейки не съёмные;
• Рейки сделаны ХРЕНОВО: их ширина сделана точно по ширине DIN-модулей, как у грёбаного LeGrand (пост про щитосборки на нём). Поэтому фиксаторы модульки YXD10, которые я так люблю, установить тут некуда. И это прям сразу зарубает всю серию.
  Я прям там почти что орал: «Ну почему ж не спросили у меня?!». А мне ответили вот что: монтажники просят побольше места для проводов по левому и правому краям щита. Это не монтажники. Это ГОПНИКИ (как вот тут вот в этом посте)! Как может не хватить места в щите на 36 модулей?! И мне жаль, что ДКС пошёл на поводу у тех, кто плохо умеет собирать щиты;
• Интересное крепление для встраивания щитов в гипсокартон (полые стены).

На коробке щита отмечен шаблон крепёжных отверстий под него (если щиток для накладной установки):

Щитки DKC Frame: Разметка креплений на коробке щита

Дверка держится на магнитах. Для простых щитков это приятнее, чем пластиковые защёлки. Понравилось. Саму дверку можно перевесить на любую сторону.

Щитки DKC Frame: Дверка щита

Вот так выглядит универсальная рама с дверью, которая используется и для встроенных и для накладных щитков:

Щитки DKC Frame: Съёмная верхняя крышка щита

А вот интересное крепление щитков в полые стены. Если закручивать винт, то оно расширяется (как дюбели для полых стен) и вжимает корпус щитка.

Щитки DKC Frame: Крепление встроенного щита

Шинки здесь простые латунные, и они крепятся в специальные держатели, которые можно отламывать и вставлять в них разные шинки. То есть, можно набрать длинные и короткие шинки для всех задач.

Щитки DKC Frame: Вид внутри

Вот эти шинки ближе:

Щитки DKC Frame: Шинки N/PE, установленные сверху щита

Идея неплоха. По крайней мере тут есть, куда наклеить наклейку маркировки шинки. А то, что шинки можно ставить ещё и по левому и правому краям щитка — это классно. Правда, как ребята из ДКС сказали, гопота снова недовольна, потому что нестандартно. Прям какое-то «Не жили хорошо — нечего и начинать». И это XXI век, блин!

Щитки DKC Frame: Шинки N/PE, установленные сбоку щита

Во встроенных щитках шинки можно ставить на раму, которая снимается. Это тоже классно.

Щитки DKC Frame: Шинки N/PE, установленные на раме встроенного щита

А вот ширина DIN-реек меня расстроила, как я уже говорил. Ну вот что это такое за срань?!

Щитки DKC Frame: Вид на DIN-рейки (короткие, плохо)

Модульку нормально не зафиксировать, и её всю перекосит тогда, когда все соединения в щите будут протягиваться. Фу!

Ну а ещё ДКС сделала наклеечки для того, чтобы налепить их под автоматами.

Щитки DKC Frame: Наклейки для подписей модульки на пластроне щита

Идея прикольная, но я чуток придерусь. Если делать отдельные линии для Измельчителя и Вытяжки, то все же будут орать как в 2015ом: «Электрошаман разводит людей на деньги, ставит лишние автоматы в щитыыыыыы»! =)

4.2. ПЛК, Шлюзы, Реле контроля и Автоматики.

ДКС обещал заказать в Китае свою линейку реле, ПЛК, шлюзов и прочей автоматики — и он сделал! Молодцы!

ПЛК и Автоматика DKC: Вид на стенд

Увидел компактные интерфейсные реле (до этого видел только промежуточные). У меня есть пост про реле ABB, и я позже дополню его реле от ДКС и других брендов.

ПЛК и Автоматика DKC: Интерфейсные реле

ПЛК от ДКС я пока использовать не буду, но бегло посмотрел. Вот сводка инфы, которая важна для меня:

• Форм-Фактор удобен для моих простых бытовых щитов;
• Есть индикаторные светодиоды. Отлично! Я бы ещё с цветами поработал, как у ОВЕНа. Питание и Работа — Зелёные, Сигналы — Жёлтые, Авария — Красный. А тут на IO — красные стоят;
• На большую ширину модулей малая плотность монтажа. Там, где у ОВЕНа 16 сигналов, у ДКСа всего 8;
• Нет группировки входов и выходов по нескольку штук, как у ОВЕНа, что позволяло переворачивать их полярность и подключать к разным группам сигналы PNP или NPN;
• Модули имеют внутреннюю шину. Это хорошо: значит, по идее, опрос будет идти мгновенно;
• Не известно, как нарастить эту шину, если надо разместить модули в несколько DIN-реек. Ну например, когда надо получить 120 входов и 160 выходов;
• Клеммы сигналов съёмные, а клеммы RS-485 — пружинные. Хотя можно было заказать со съёмными с шагом 3 мм.

ПЛК и Автоматика DKC: Соединение модулей ПЛК шлейфом

Вот вид на клеммы. Чего же для RS-485 съёмные не сделать-то?!

ПЛК и Автоматика DKC: Клеммы ПЛК и модулей

На выставке был шкаф, который демонстрировал ПЛК в работе. Тут видно то, какого цвета светодиоды и как это всё работает:

ПЛК и Автоматика DKC: Модули и ПЛК в щите-примере

Ещё завезли разные шлюзы и коммутаторы, в том числе управляемые.

ПЛК и Автоматика DKC: Коммутаторы и шлюзы

Опять же вся работа демонстрировалась в готовом шкафу. Там же видно, что завезли ещё и блоки питания, сильно похожие на Mean Well серии SDR и прочие подобные им:

ПЛК и Автоматика DKC: Коммутаторы и шлюзы в щите-примере

Ещё завезли и нормирующие преобразователи для преобразования сигналов от разных датчиков к сигналам 0..10V и 4..20 мА (пост про такие сигналы у меня тут):

ПЛК и Автоматика DKC: Нормирующие преобразователи

Ну и ещё сделали линейку компактных модульных реле для базовой автоматики. Все реле встают под пластрон обычного щита. Это хорошо. Напомню пост про старую линейку промышленных реле ABB, чтобы сравнить.

ПЛК и Автоматика DKC: Реле автоматики и контроля

4.3. Немного про шкафы и коробки.

Заглянул я в раздел всяких шкафов и коммутационных коробок. Напоминаю вам пост про шкафы DKC ST/STX/STE серий!

Вот коробка с клеммами для коммутации кабелей (концепт):

Шкафы ДКС: Клеммная коробка

А вот корпус наклонного пульта для какого-нибудь оператора. Например, камнедробилки :)

Шкафы ДКС: Пультовой шкаф с панелью оператора

Увидел у ДКС карман для документов. Его артикул R5A32, но, к сожалению везде даны его размеры (222х230 мм), а какой формат бумаги (А4 или А5) туда влезает — не ясно. У ABB в этом плане было чётко: карман ZA13 — для A4, карман ZA5 — для A5.

Шкафы ДКС: Карман для документов R5A32

4.4. Немного про маркировку.

Маркировка DKC: На провода, на клеммы, принтер

Ох и долго ДКС топил за свой принтер с системой маркировки в виде карт (отсылаю вас к моему старому и базовому посту про разные типы маркировок в принципе). Они всегда говорили, что это удобно и круто, а тем временем рулонные расходники захватывали мир.

Маркировка DKC: Принтер, который печатает на картах

Собственно, свершается. ДКС скоро выпустит свой принтер под рулонные расходники. Вот листовка:

Маркировка DKC: Реклама принтера для печати рулонной маркировки

Здесь я несколько скептично отношусь к ДКС, потому что в сфере маркировки они ведут себя как мастодонты, которые ни разу не конкурентноспособны. Если новый принтер будет стоить 500 тыр (как и текущий), то что мешает купить тот же Godex (как сделал я) или TSC за 40-60 тыр и использовать расходники ДКС на нём?

А если ДКС под свой принтер сделает ещё и кастомный софт и не позволит печатать на нём обычные наклейки и этикетки — то это будет совсем швах. Вот посмотрим, что у них получится.

4.5. Гильотина.

Одной из развлекаловок на выставке была ГИЛЬОТИНА для резки DIN-реек. Я читал про такие в разных каталогах, но ни разу сам не видел и не использовал.

Гильотина для резки реек DKC: Общий вид

Режет рейки она классно и прикольно. Если бы у меня было бы большое производство, то я бы такую точно купил. Чтобы рейки болгаркой не пилить.

Гильотина для резки реек DKC: Отрезанные рейки

4.6. Разности: Профили, Шины, Проходки.

Ну напоследок я зафоткал разные разности. Конечно же, мои любимые профили и лотки!

Несущие системы, профили и лотки DKC

Я с лотками вжигал вот в этих значимых случаях:

• Когда в квартире надо было проложить 120 кабелей к щиту. С этого вообще началась эпоха прокладки проводки на лотках в квартирах вместо клипс и гофр (вот ещё пост про это);
• Когда окучивал проводку в котельной на даче знакомых;
• Когда хамски проложил лотки по этажному холлу в Одинцово.

Я вот до сих пор думаю, не пустить ли мне лотки под потолком в моей комнате-студии. Взять лотки 100х30 и бахнуть их на консолях вдоль стены… Правда, там стоит кондиционер, и там лотки могут мешать… но вдруг я решусь так сделать (думаю между лотками и коробами). Комнату в индастриал-стиле, но не всратом.

Ещё меня впечатлили хитрые соединения силовых шин без пробивки отверстий (я немного применял шины для кросс-модулей или дачных ВРУшек). Это медные скобы, которые «обнимают» шины и этим соединяют их. Мне подарили одну такую скобу. Короткую. Выглядит массивно, и я буду хранить её как артефакт!

Силовые шины DKC (соединение без отверстий)

Ну и ещё я увидел кабельные проходки. Как-то суровые нефтянники из Каспия присылали мне подобные, и я писал про них пост.

Кабельные проходки DKC

5. Выставка WBCE-2025.

Выставка WBCE-2025 (толпы людей в разделе железа)

А вот на WBCE я первый раз! Я долго не хотел ехать, так как считал что это не моя сфера дел, так как я не занимаюсь управлением умными домами с телефонов или всяких приложений. Но ребята из WirenBoard говорили, что ничего страшного в этом нет, и что можно просто приехать потусоваться. Я так и сделал!

Ежели вам нужны официальные отчёты про WBCE — то вот ссылки на их статьи на Хабре:

• https://habr.com/ru/companies/wirenboard/articles/903208/
• https://habr.com/ru/companies/wirenboard/articles/904192/

Я же ехал с настроем посмотреть, потусить и заглянуть на сам стенд WirenBoard, чтобы встретиться с ребятами и узнать про их новинки. А заодно и узнать, чем кончилось дело с опытами, где я СЖЁГ сенсор VOC датчика WB-MSW =)

Расскажу вам эту историю сразу же. Решил я для развратного секса тестануть Попперсы. Это такие препараты, которые должны усиливать сексуальные ощущения. В итоге ничего они не усиливали, зато они умеют физически растворять сенсор VOC! Потому что после того как я просто нанёс эти попперсы-всропперсы на ватку, сенсор VOC зашкалило, а потом стало глючить: его показания метались как сумасшедшие.

WirenBoard, после того, как я им ЭТО рассказал, был вынужден провести закупку препаратов, ахаха! И они выяснили, что в них содержится амилнитрит, который действительно РАСТВОРЯЕТ сенсор! Я вот офигел! Не знал про такое!

Выставка WBCE была вполне народная. Но на НЕЙ БЫЛО ОЧЕНЬ МНОГО НАРОДА И ШУМА так, что для разговоров приходилось натурально ОРАТЬ. На втором этаже, где были стенды, посвящённые железу, было совсем не протолкнуться. На первом, где были стенды про софт, было посвободнее:

Выставка WBCE-2025 (люди в разделе софта)

Ещё на втором этаже было плохое освещение, и мои фотографии получились желтоватыми. Это был нежданчик.

Пока мы стояли в очереди на регистрацию, я не удержался и начал сарказмить про эту самую очередь. В итоге я привлёк к себе внимание, и один посетитель записал видос о том, как я рассказываю про свою 1Ску и технологии (все посты про 1Ску есть по тэгу «CRM»). Потом он выложил этот видос, и я вставлю его сюда в пост:

(https://youtu.be/4JZWuSporZQ)

(https://rutube.ru/video/c8c5b5c0e9d8aa6c762a01a3b5e98c47/)

А вот эффект выставки были неожиданный! Там меня узнало несколько компаний!!! Я был ОЧЕНЬ удивлён, и мне было очень приятно! Мне рассказали, что ориентируются на меня в технологиях сборок щитов и разработки оборудования. Это дорогого стоит!

5.1. Дорога на выставку и классный домик!

Вот я всегда смеюсь над тем, что у меня отношения с WirenBoard напряжные, и они подкидывают сюрпризы там, где этого не ожидаешь. Это стало уже моим личным приколом, и Вселенная стебёт меня в ответ.

Потому что, когда я пошёл от МЦД до отеля, где проводилась выставка, я за каким-то фигом выбрал эту дорогу:

Выставка WBCE-2025 (дорога к выставке)

Но зато на ней нашёлся очень красивый домик! Прям как из сказки или книжек Энид Блайтон!

Красивый домик в частном секторе (по пути к выставке)

5.2. Интересные решения. Нейросети для незрячего.

Мне попался контроллер, у которого корпус под DIN-рейку и под обычный пластрон, но при этом туда вмонтирован большой дисплей. Цветной! Вот опять же! Вот как надо делать реле напряжения! А не семисегментные индикаторы вставлять! И я писал про это ещё в 2016 году!

Пример контроллера с удобным дисплеем на DIN-рейку под пластрон щита

А вот это — шок и прорыв! Это Сергей (слева), который незрячий. И при этом он при помощи нейросетей СОБИРАЕТ ЩИТЫ и ПРОГРАММИРУЕТ!!!

Пример использования нейросетей незрячим программистом

Для меня это был разрыв шаблонов и большая гордость за технологии. Вот все повально используют нейросети для приколюх и мемов с котиками, а таких примеров — мало!

Сергей может навести камеру телефона на оборудование, и нейросеть ему скажет, какой разъём или клемму он трогает, какие сигналы на неё выведены и какие провода подключены. Так же он пишет и программы.

Пожалуй, теперь я меньше боюсь потерять зрение, и ещё вижу то, как новые технологии реально помогают людям! Я очень впечатлён!

5.3. Новости и девайсы от WirenBoard.

Теперь пробегусь про новинкам и продуктам от WirenBoard.

Они сделали свой контроллер в металлическом корпусе для применения в промышленных шкафах:

Контроллер WirenBoard 8 в индустриальном корпусе

Они перевыпускают миниатюрные модули ввода-вывода (дискретные сигналы или ток 4..20 мА) в новых маленьких корпусах. Вообще, WirenBoard полностью уходит от устройств в «корпусах» из термоусадки. Все такие устройства будут в таком формате:

Новые версии модулей IO WirenBoard в миниатюрном формате

Мне это нравится, так как я сам применяю на квартире родственников модуль на два сигнала 4..20 мА для подключения датчиков давления, и мне важен его размер.

Ещё WirenBoard сделали модуль для установки в подрозетник:

Модуль IO WirenBoard для монтажа в подрозетник (2 реле, 4 IO)

У него есть 4 универсальных входа/выхода с протоколом 1-Wire и два реле на 10А. Это удобно для тех, кто хочет подключить управление тёплым полом при помощи кнопки, как делаю я в своих проектах (только я использую ПЛК и все сигналы завожу в него).

Ещё у WirenBoard готовится к выходу КРУТЕЙШИЙ шлюз DALI!!!

Новый шлюз DALI WirenBoard на 3 канала (очень крутой)

Крутота его в том, что у него ТРИ независимых канала со встроенными источниками питания! Стоимость этого шлюза будет невысокой по сравнению с другими производителями, и это покорит мир! Даже я, наверное, попробую применить его в одном из проектов щита на СПК в Шелепиху.

Ещё готовятся к разработке прозрачный сетевой шлюз и небольшой UPS на базе аккумулятора для питания мелкой автоматики.

Новые устройства WirenBoard (шлюз и UPS на аккумуляторе)

В общем, я рад за WirenBoard! Так держать, ребята!

5.4. Компания Onokom (шлюзы для кондиционеров и вентиляции).

Компания Onokom: Вид на стенд

Про компанию ONOKOM я уже упоминал в посте про выставку InterLight-2024, но круто пообщаться вышло на WBCE! И это был снова шок! Оказывается, что ребята читали мой сайт, когда разрабатывали свои шлюзы! И поэтому в их шлюзах есть:

• Гальваническая развязка по RS-485;
• Защитные предохранители;
• Место для маркировки и наклейки Modbus-адреса (помните мой пост про учёт оборудования?);
• Стандартный заводской адрес 1 и параметры связи для удобства программирования и настройки;
• Написан серийный номер и версия железа и прошивки;
• Есть сервисная кнопка с индикацией режима обмена данными и работы!

Компания Onokom: Шлюзы для кондиционеров и вентиляции

Я до сих пор в шоке от того, как ребята меня узнали! Мой сайт очень круто «выстрелил»! Когда я решу что-то со своими всратыми кондиционерами TCL, которые еле-еле работают и могут снова сдохнуть (НЕ ПОКУПАТЬ), то попрошу у них шлюзы и сделаю на них подробный обзор.

Вот, смотрите, как удобно они всё сделали:

Компания Onokom: Крутая маркировка шлюзов (есть место для адреса Modbus)

Вот разъём подключения питания и RS-485, где все контакты подписаны и удобно расположены:

Компания Onokom: Разъём для подключения шлюзов

Для меня открыли один из шлюзов. Сверху видна кнопка с подсветкой и DC/DC-преобразователь для развязки RS-485:

Компания Onokom: Внутренности одного из шлюзов (виден DC-DC-преобразователь)

А с другой стороны видна электроника и несколько предохранителей около разъёма питания и RS-485!

Компания Onokom: Вид на плату одного из шлюзов (куча предохранителей, есть развязка)

А ещё меня покорила коробочка и её стиль:

Компания Onokom: Красивая и стильная картиночка на коробке

Вот на этой тёплой ноте я и закончу свой рассказ!

Я не зря сгонял на выставки, потому что там я получил отдачу за свои посты. Я-то думал, что их уже никто не читает, потому что они длинные (а коротких я писать не умею и не буду — я делаю аналитику, а не обзоры), а оказалось что меня знают, и мои посты очень ценны! Это очень круто! Я буду продолжать!

Проекту исполнилось 16 лет! Поддержать проект материально, проспонсировать проекты Автора или сделать ему подарок можно на этой странице: "Донаты и Спонсорство, Список Желаний".
