Щит для дачного дома ДНП Дубровка из двух Mistral IP65

…то мы возьмём ДВА Мистраля! В общем, тут я снова отжог! Завис у меня один подсчёт, а пока я с ним начал разбираться, заказчик весело засыпал меня почтами на тему “Дык мне щит уже за неделю нужен, а то мне надо в гостевом доме жить начинать!”. Я кааак начал вникать в задание – а там тебе и генераторы и стабилизаторы… и хрен знаешь куда деваться. Сначала я с заказчиком поругался на тему “И как же это я тебе щит за неделю сделаю, если у АББ сейчас может быть отпуск, а у тебя тут огромный шкаф кажись получится и ещё на тему того, что “Ну тут в доме два этажа, там на них всё стандартно – свет и розетки” не особо понятно.

А потом мы задание разделили: всякие генераторы и прочие навороты будут у нас ближе к весне или лету, неторопливо и отдельном большом шкафу. А сейчас ему ну очень надо запустить гостевой дом, где линий не так много, да и щит нужен максимально простой, потому что может быть потом мы его разберём и переделаем. Сначала всё получилось хорошо, но мою задницу не проведёшь: она мне сразу подсказывала, что хоть тут линий и не так много, но всё равно в небольшой щит не влезешь по количеству модулей. И крепко я задумался, что делать: брать серию AT/U, которая стоит дорого и нет смысла её тут применять, потому что может потом всё надо будет переделать, или как-то выкрутиться.

И родилась идея: а почему не взять два Мистраля и не соединить их вместе? Я так никогда ещё не делал! А будет и дешевле, чем AT/U, и места завались, если надо. А если потребуется, то можно будет всё разобрать и сделать какие-нибудь щиты сарая или прочих мелких построек – то есть не пропадут корпуса потом. И тут я начал вспоминать весь свой прошлый опыт, который немного подзавалил. Суть опыта в том, что всякие решения надо применять смело и жёстко, не сомневаясь в них – только тогда они будут грамотно и хорошо работать. Сомнения же здесь у меня были в том, какие щиты применить: Mistral 41 или Mistral 65. Mistral 41 были самые простые и лёгкие, но хрен знает как их соединить вместе простыми средствами: у них верхняя крышка П-образная, поэтому корпуса своими краями соединить будет нельзя и надо будет городить какие-нибудь стальные уголки, на которых оба щита и будут висеть. Такое кулибинство мне не нравится: не люблю я соечать вещи, которые различаются брутальностью (например металл и хлипкий пластик).

И в итоге я сомневаться перестал и заказал два Mistral 65, в которых всё разместилось само собой: в одном Мистрале на 18 модулей разместился ввод и его защита (рубильник, ВАР-М01-08 и УЗМ-51м), а в другом щите на 72 модуля разместилось всё остальное: трёхфазный щит по бюджетной схеме. Получилось и логично (ввод отдельно, нагрузки – отдельно) и красиво в плане дверок.

А самое главное, что надо было проверить – удастся ли соединить два корпуса Мистралей влотную винтами так, что потом можно будет закрыть их крышки без проблем, или же крышки будут налезать друг на друга или ещё как-то мешаться. Я взял мелкий корпус, угольник, маркер и сверло М3. На корпусе разметил сетку, по которой насверлил всяких отверстий: некоторые должны были скреплять щиты, а некоторые я потом собирался рассверлить, чтобы получить дырки для протягивания проводов между щитами.

После того, как я всё разметил, я просверлил все эти отверстия на одном корпусе (всё том же мелком, потому что его проще вертеть), потом разметил парочку из них на втором корпусе, засверлил их, временно скрепил оба корпуса и потом уже перенёс все отверстия на второй корпус.

Дальше оставалось их только рассверлить и стянуть всё винтами.

Два корпуса Mistral IP65 соединены вместе друг с другом

А большие дырки для проводов я сделал ступенчатым сверлом. Оно сверлит пластик гораздо лучше, чем специальная коронка: коронка оставляет оплавленные края, а такое сверло работает как фреза и срезает всё настолько ровно, что края дырок после этого можно никак не обрабатывать.

Супенчатое сверло для сверления отверстий между корпусами

У меня не оказалось винтов с круглой головкой нужной длины, и я взял винты с потайной головкой. И получилось ещё лучше: когда я затягивал их, они вдавились в пластик и встали практически заподлицо.

Отверстия между корпусами и крепёжные винты

И у меня получилось вот такое вот КОРЫТИЩЕ для сборки!

В итоге получился Mistral IP65 на 90 модулей (5х18)

Способ соединяния щитов сработал отлично! Практикой проверено, что никакие крышки двух корпусов Mistral IP65, если их соединить вплотную, друг другу не мешают и встают на свои пазы точно и ровно! Так что это решение можно применять там, где надо сделать корпус побольше, но из пластика.

Ну и напоминаю, что без специальных прокладок или ухищрений (например дать слой герметика по периметру краёв щита, которые друг сдругом соединяются) никакая степень защиты щита IP65 не соблюдается. Тут она нам и не нужна, потому что нам надо было взять такие корпуса, которые будут прочными и иметь стенки, удобные для соединения.

Два корпуса Mistral IP65 отлично сочетаются друг с другом

Спереди тоже всё отлично смотрится!

Два корпуса Mistral IP65 отлично сочетаются друг с другом (спереди)

Дальше мне осталось только собрать сам щит. Я впервые вынул раму из Мистраля (до этого мне это ни разу не понадобилось делать – все такие щиты я собирал прямо в корпусе, а тут мне не захотелось вертеть большой щит по всему столу) и оказалось что она очень удобная (речь идёт о Mistral IP65) и достаточно прочная. Нет, её перекашивает, если брать её с одного края, но она не стремится сломаться, как рама в щитах серии UK500.

Силовая часть щита (УЗОшки и автоматы по трёхфазной бюджетной схеме)

Сзади те провода, которые никогда не будут трогаться (от УЗОшек к их кросс-модулям) я стянул стяжками в аккуратные жгутики, а остальные (от кросс-модулей к автоматам) оставил лежать свободно, как обычно.

Силовая часть щита (УЗОшки и автоматы по трёхфазной бюджетной схеме, вид сзади)

А потом осталось только установить всё на место, затянуть все винты и подать питание для проверки.

Все компоненты щита поставили в корпус и щит собрали

Мне очень-очень повезло: от секции ввода у меня пошло всего четыре провода (3L+N). “Повезло” – это значит что получилось лаконично, кратко, красиво и технично. Этот кусочек мне очень нравится, и вообще щит получился красивым!

Часть ввода щита (рубильник ВАР-М01-08 и УЗМ-51м)

Ну а дальше традиционное – напечатать бумажки, закинуть их в корпус, наклеить подписи автоматов и всё закрыть заглушками. И всё готово!

Щит собран и закрыт крышками. Получилось оригинально!

34 Отзывов на “Щит в ДНП Дубровка: Если не хватает одного Мистраля…”


  • 1 nkh

    Там есть спец соединитель “Соединительный элемент Mistral65 28,5 10 шт 1SL1949A00″, правда надо уточнять чтобы было именно 10, а то положат один

  • 2 WxD  [г. Волгоград]

    Чем имитируете 3L на вводе? Или у вас в квартиру приходит 380?

  • 3 garp

    Я думаю, что Мистраль для того и разрабатывался. Например, сделал человек ремонт в доме, повесил шкаф с автоматами. А потом в родное село протянули оптику и оказалось, что нужен еще дополнительный щиток под роутер и медиаконвертер. Купил шкафчик на 12 модулей и воткнул рядом с имеющимся. И как оно так и было.

  • 4 lavboy

    Задам глупый вопрос: а где PE вообще и как он проходит из маленького в большой щит?

  • Это ты с Kaedra не работал – там все предусмотрено конструкцией.

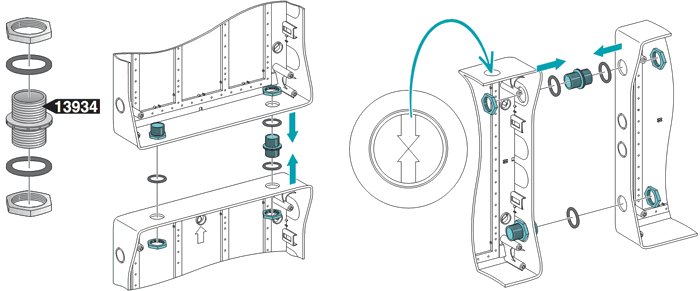

    http://www.roskip.ru/_data/objects/0000/9654/Soedinenie-sitov-kaedra.gif
